Sinceramente la bienvenida a visitar nuestra fábrica en su convience. El cliente puede testimoniar su producción las condiciones reales en línea videos o fotos en cualquier momento durante la producción.

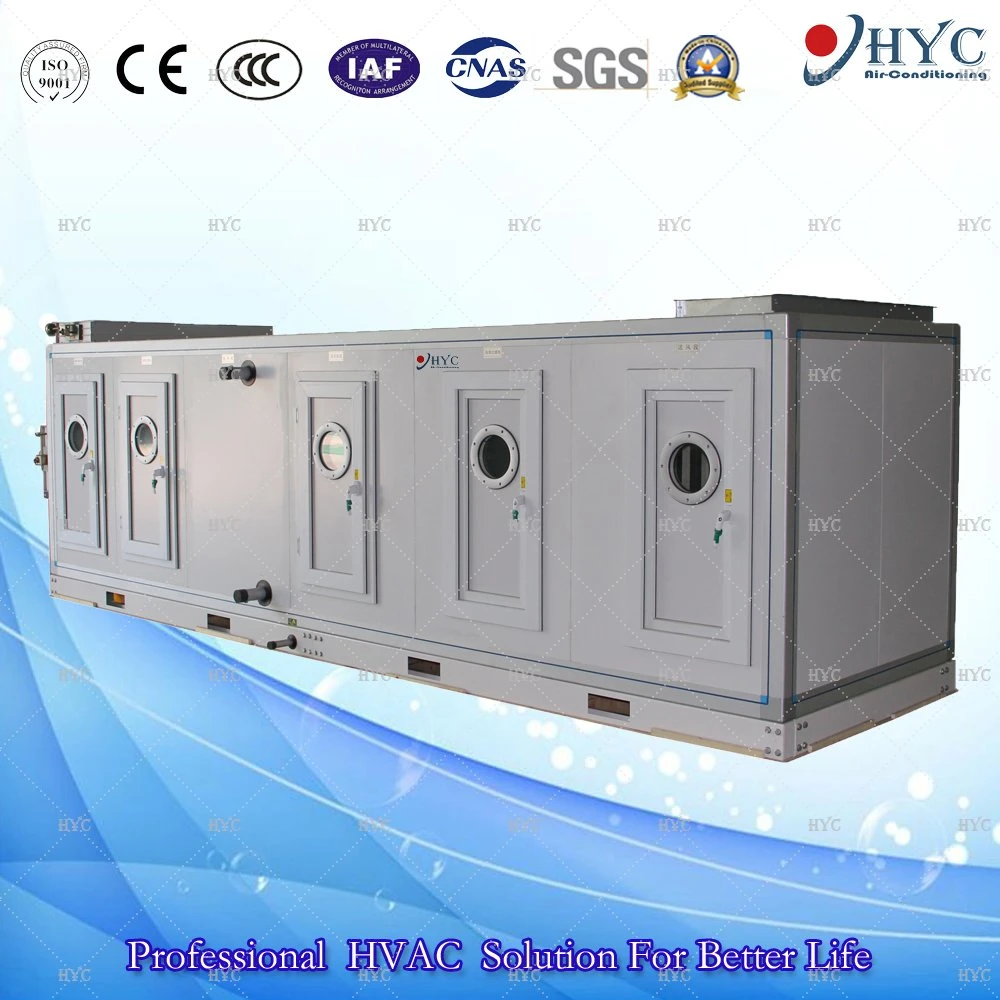

Standardly tipo oculto, el techo AHU rangos de flujo de aire desde 1500 a 15000 m3/h; Ahu de tipo horizontal/vertical el flujo de aire oscila entre 2000 y 40000m3/h, capaz de cumplir varios requisitos de aplicación. Mientras tanto, mayor caudal de aire está disponible por el hecho a medida que el cliente requisito especial.

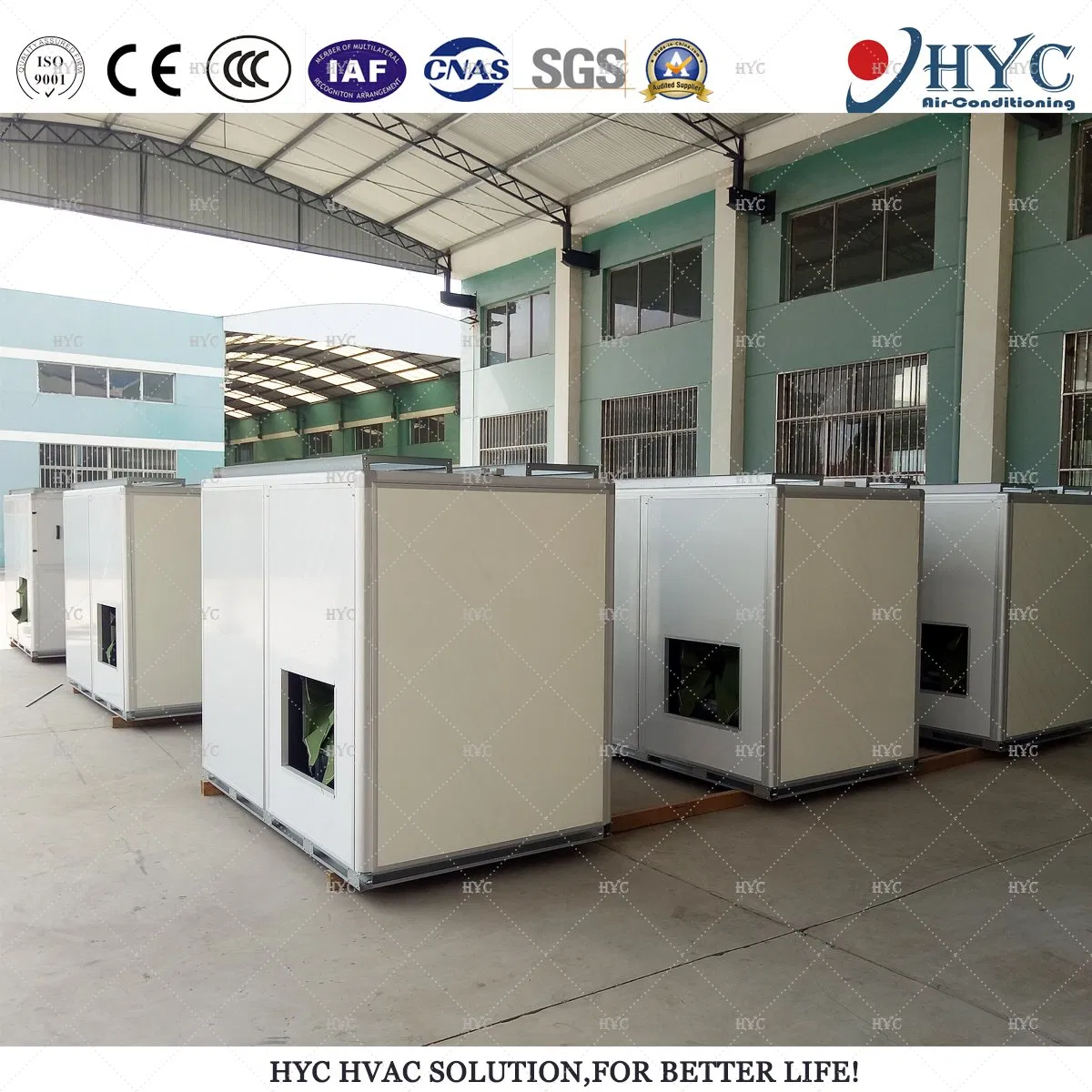

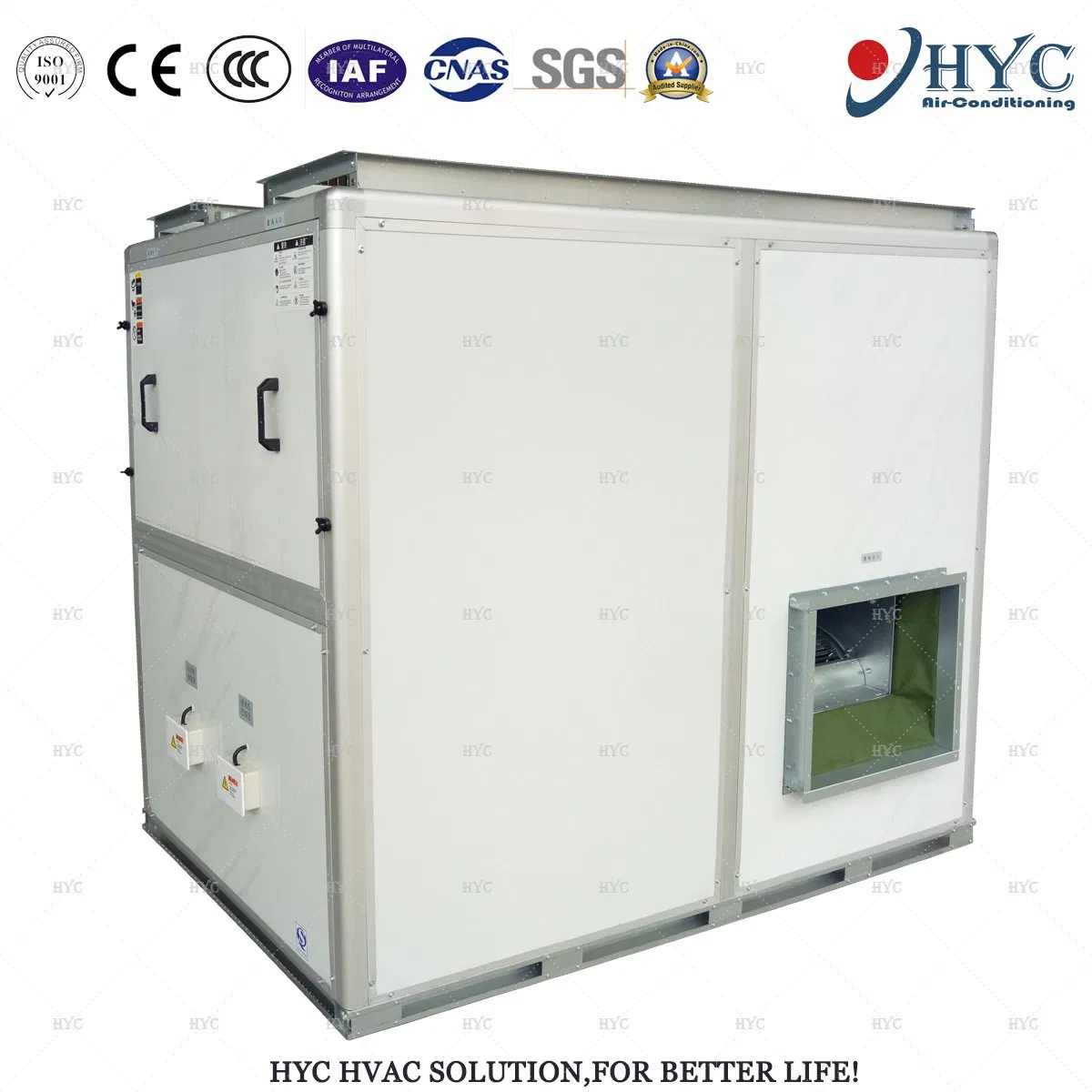

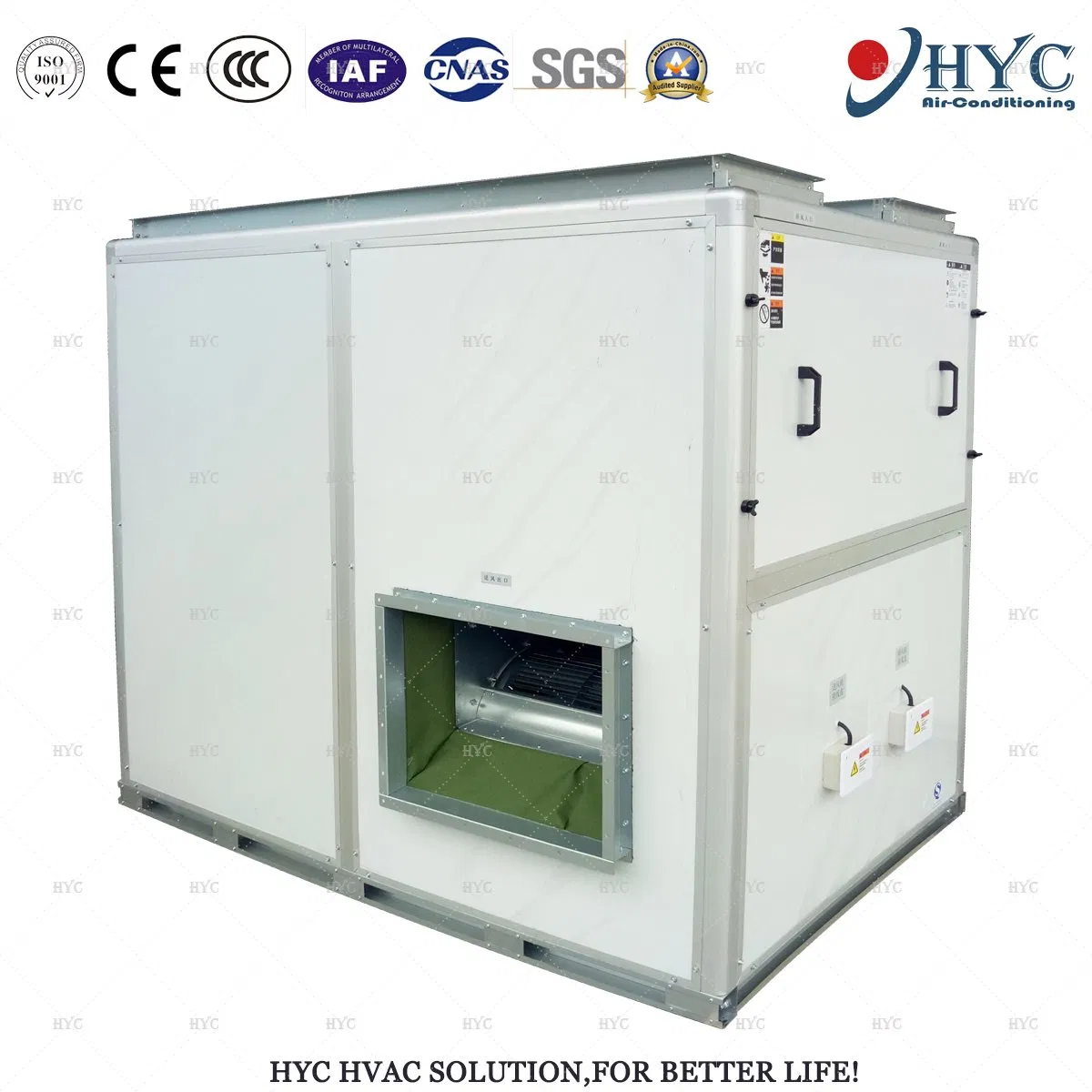

Panel está hecha de acero de doble revestimiento de polvo (exterior e interior de ambos) con espuma de poliuretano de alta presión apenas entre, ofreciendo así una rígida y robusta panel. Marco es de aleación de aluminio que se sujeta al grupo, como resultado, la unidad es fuerte y ligero.
Gracias a la espuma de poliuretano de alta presión de montaje y diseño especial método de aislamiento para garantizar que no baja la fuga de aire, mejor minimizar la pérdida de energía.

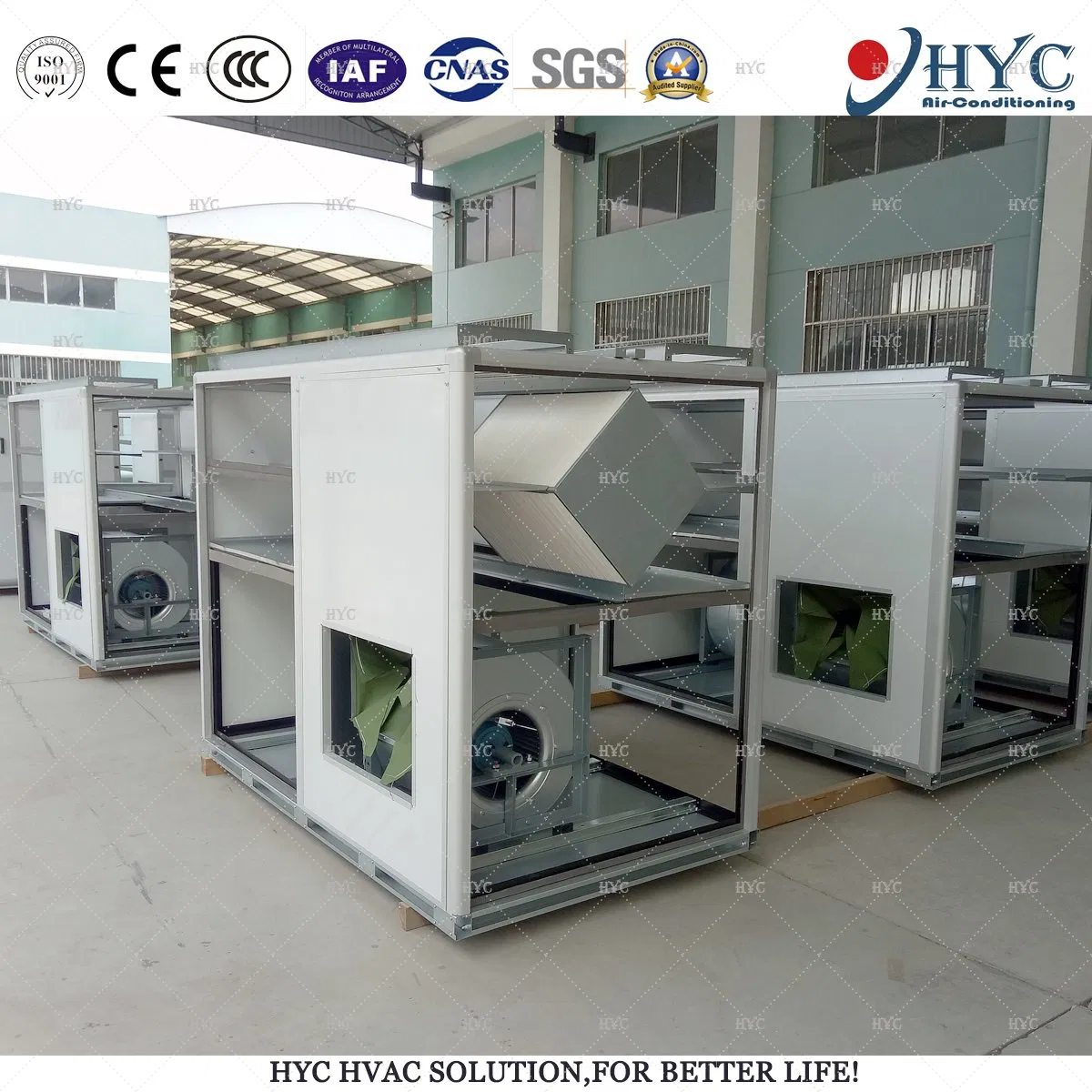

Gracias a la rígidamente atornillado de instrumentos, estáticamente y dinámicamente equilibrado del conjunto del ventilador con muelle amortiguador y estrechamente integrado sección, como máximo, para reducir la vibración y ruido.

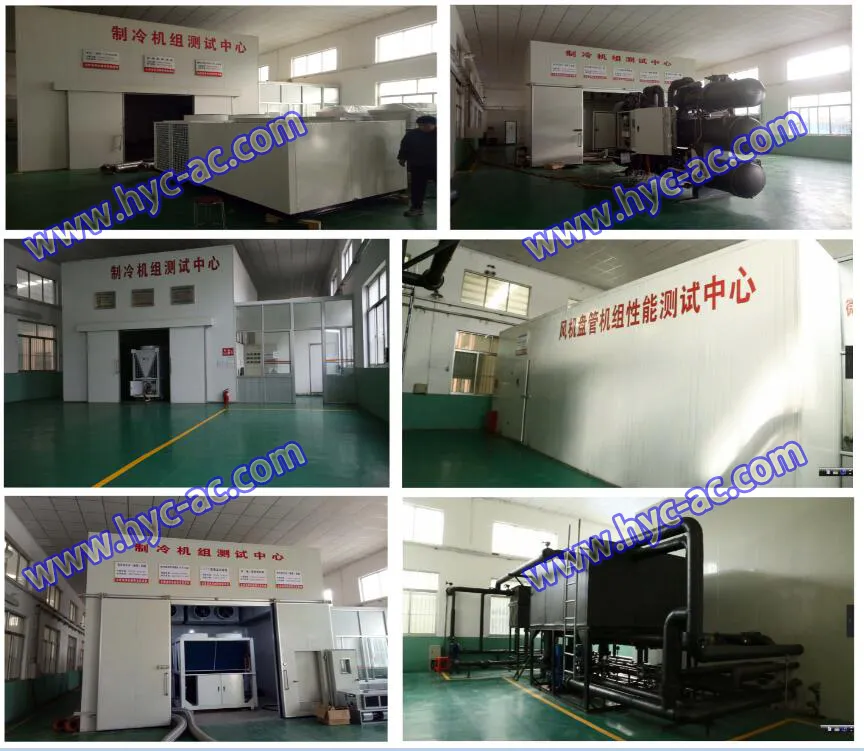

Todas las bobinas están diseñadas por profesionales de software de selección de equipo, ha demostrado a través de las pruebas de laboratorio y la aplicación de la vida real.
| El modelo | La bobina | El flujo de aire | El exceso de la presión | La condición de aire fresco | Aire acondicionado volver | El ruido | El poder la entrada | El peso | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| La refrigeración la capacidad | Calefacción la capacidad | El agua el flujo | El agua la resistencia | La refrigeración la capacidad | Calefacción la capacidad | El agua el flujo | El agua la resistencia | |||||||
| m³/h | Pa | KW | Kw | L/S | KPa | KW | KW | L/S | KPa | DB(A) | KW | Kg. | ||
| 2V/H | Las filas de 4 | 2000 | 236 | 27.1 | 33.2 | 1.3 | 13.4 | 11.2 | 22.9 | 0.5 | 6.7 | 56 | 0.55 | 101 |
| Las filas de 6 | 196 | 33.5 | 50.3 | 1.6 | 18.9 | 14.9 | 27.9 | 0.7 | 9.5 | 0.55 | 104 | |||
| 3V/H | Las filas de 4 | 3000 | 298 | 40.5 | 54.9 | 2.0 | 32.6 | 17.3 | 35.2 | 0.8 | 16.3 | 57 | 0.8 | 128 |
| Las filas de 6 | 258 | 47.7 | 77.1 | 2.5 | 38.7 | 22.8 | 42.0 | 1.1 | 19.4 | 0.8 | 134 | |||
| 4V/H | Las filas de 4 | 4000 | 253 | 54.7 | 79.5 | 2.6 | 41.1 | 23.2 | 47.3 | 1.1 | 20.6 | 59 | 1.1 | 146 |
| Las filas de 6 | 213 | 63.6 | 103.3 | 3.3 | 55.9 | 29.6 | 55.5 | 1.5 | 28.0 | 1.1 | 150 | |||
| 5V/H | Las filas de 4 | 5000 | 286 | 68.4 | 102.3 | 3.3 | 49.5 | 28.2 | 57.2 | 1.4 | 24.8 | 60 | 1.5 | 176 |
| Las filas de 6 | 246 | 79.9 | 118.6 | 3.8 | 61.2 | 34.4 | 64.5 | 1.8 | 30.6 | 1.5 | 182 | |||
| 6V/H | Las filas de 4 | 6000 | 263 | 81.6 | 124.7 | 4.0 | 56.3 | 35.5 | 69.3 | 1.7 | 28.2 | 61 | 1.5 | 216 |
| Las filas de 6 | 223 | 97.4 | 147.5 | 4.7 | 65.3 | 42.7 | 78.8 | 2.2 | 32.7 | 1.5 | 227 | |||
| 7V/H | Las filas de 4 | 7000 | 296 | 89.9 | 141.7 | 4.5 | 42.8 | 41.0 | 81.1 | 2.0 | 21.4 | 62 | 1.8 | 240 |
| Las filas de 6 | 256 | 115.9 | 174.7 | 5.6 | 50.5 | 50.2 | 92.8 | 2.6 | 25.3 | 1.8 | 251 | |||
| 8V/H | Las filas de 4 | 8000 | 262 | 101.7 | 152.6 | 4.9 | 51.8 | 48.2 | 93.7 | 2.3 | 25.9 | 63 | 2.2 | 259 |
| Las filas de 6 | 222 | 124.7 | 205.8 | 6.6 | 59.1 | 58.5 | 106.5 | 3.1 | 29.6 | 2.2 | 271 | |||
| 10V/H | Las filas de 4 | 10000 | 358 | 145.4 | 203.6 | 6.9 | 60.3 | 58.0 | 115.5 | 3.0 | 30.2 | 65 | 3.7 | 304 |
| Las filas de 6 | 318 | 162.8 | 265.3 | 8.5 | 68.5 | 74.5 | 138.0 | 3.6 | 34.3 | 3.7 | 328 | |||
| 12V/H | Las filas de 4 | 12000 | 296 | 157.1 | 247.7 | 7.9 | 66.2 | 69.8 | 136.8 | 3.7 | 33.1 | 66 | 4.5 | 358 |
| Las filas de 6 | 256 | 193.8 | 319.8 | 10.2 | 72.2 | 89.0 | 165.3 | 4.3 | 36.1 | 4.5 | 376 | |||
| 15V/H | Las filas de 4 | 15000 | 490 | 194.1 | 315.3 | 10.0 | 72.5 | 90.6 | 172.7 | 4.3 | 36.3 | 67 | 6 | 429 |
| Las filas de 6 | 450 | 252.4 | 409.9 | 13.1 | 84.2 | 115.7 | 207.4 | 5.6 | 42.1 | 6 | 528 | |||
| 20V/H | Las filas de 4 | 20000 | 358 | 270.3 | 358.5 | 13.4 | 28.8 | 125.9 | 247.0 | 6.0 | 14.4 | 65 | 3.7*2 | 550 |
| Las filas de 6 | 318 | 331.1 | 463.8 | 15.8 | 37.8 | 157.4 | 289.2 | 7.5 | 18.9 | 3.7*2 | 682 | |||
| 25V/H | Las filas de 4 | 25000 | 443 | 320.7 | 454.9 | 15.5 | 31.6 | 148.8 | 285.5 | 7.1 | 15.8 | 66 | 5.5*2 | 638 |
| Las filas de 6 | 403 | 381.6 | 629.6 | 20.1 | 41.5 | 182.4 | 332.2 | 9.0 | 20.8 | 5.5*2 | 753 | |||
| 30V/H | Las filas de 4 | 30000 | 490 | 384.0 | 575.9 | 18.3 | 40.8 | 187.6 | 357.5 | 9.0 | 20.4 | 68 | 6.0*2 | 753 |
| Las filas de 6 | 450 | 472.6 | 779.8 | 24.8 | 52.2 | 227.3 | 413.4 | 11.7 | 26.1 | 6.0*2 | 841 | |||
| 35V/H | Las filas de 4 | 35000 | 529 | 454.2 | 698.3 | 22.2 | 45.6 | 221.1 | 416.5 | 10.4 | 22.8 | 70 | 8.0*2 | 841 |
| Las filas de 6 | 489 | 550.7 | 908.7 | 28.9 | 57.0 | 274.2 | 486.5 | 13.2 | 28.5 | 8.0*2 | 1045 | |||
| 40V/H | Las filas de 4 | 40000 | 492 | 477.6 | 781.4 | 24.9 | 48.6 | 232.8 | 451.3 | 11.6 | 24.3 | 71 | 9*2 | 1012 |
| Las filas de 6 | 452 | 615.2 | 1015.1 | 32.3 | 59.3 | 300.9 | 546.0 | 14.8 | 29.7 | 9*2 | 1265 | |||
| 50V/H | Las filas de 4 | 50000 | 443 | 605.0 | 798.6 | 29.4 | 53.4 | 285.0 | 538.0 | 15.0 | 26.7 | 73 | 11*2 | 1205 |
| Las filas de 6 | 403 | 729.0 | 1105.5 | 35.2 | 64.1 | 390.0 | 685.5 | 20.5 | 32.1 | 11*2 | 1545 | |||
| 60V/H | Las filas de 4 | 60000 | 358 | 555.0 | 915.8 | 29.2 | 56.9 | 383.0 | 632.0 | 20.1 | 28.5 | 74 | 9*3 | 1492 |
| Las filas de 6 | 318 | 701.0 | 1156.7 | 36.8 | 65.4 | 442.0 | 729.3 | 23.2 | 32.7 | 9*3 | 1790 | |||
Nuestras unidades tipo techo oculto manejan flujos de 1500 a 15000 m³/h, mientras que los tipos horizontal y vertical cubren un rango de 2000 a 40000 m³/h. También disponemos de configuraciones personalizadas para flujos de aire mayores según los requisitos específicos del cliente.
Los paneles de doble piel están fabricados con acero con recubrimiento de polvo y aislamiento de espuma de poliuretano inyectada a alta presión. Este diseño reduce drásticamente las fugas de aire e impide la pérdida de temperatura, maximizando la eficiencia energética.
Utilizamos un sistema de paneles fuertemente atornillados con una estructura integrada hermética, combinado con un conjunto de ventilador dinámico y estáticamente equilibrado montado sobre amortiguadores de resorte para reducir al mínimo las vibraciones y el ruido de funcionamiento.
Ofrecemos opciones de bobinas de 4, 6 y 8 filas. Los materiales utilizados son de alta durabilidad, incluyendo aletas de aluminio hidrófilo azul o cobre, diseñados y probados mediante software profesional para garantizar una durabilidad ante la corrosión superior a 20 años.
Todas nuestras unidades de tratamiento de aire (AHU) cumplen con estrictos estándares internacionales de fabricación y seguridad, contando con las certificaciones ISO, CE y CCC.
