Estructura de Acero para Plantas de Manufactura de Alta Calidad Soluciones B2B para Proveedores Globales

Personalización:	Disponible
Servicio postventa:	proporcionar el método de instalación
Capas:	personalizado

Información Básica

No. de Modelo

Workshop-004

Uso

Taller de fabricación

Instalación

Equipo de instalación y orientación en el extranjero disponible

Vida Útil

Más de 50 años

Ventajas

Fácil de instalar, reciclable y modular

Sitio de Construcción

Arabia Saudí

Servicios

Diseño, fabricación e instalación integral

Códigos de Diseño

Resistencia a carga de viento, carga de nieve y nivel sísmico

Área del Proyecto

5960 m²

Certificaciones

ISO9001, CE, NV, SGS

Columnas y Vigas

Sección H soldada y sección I laminada en caliente

Correas (Purlins)

Secciones estructurales tipo C y Z

Plazo de Entrega

6 - 8 semanas

Puertas y Ventanas

Aluminio / PVC, adaptadas según diseño solicitado

Descripción del Producto

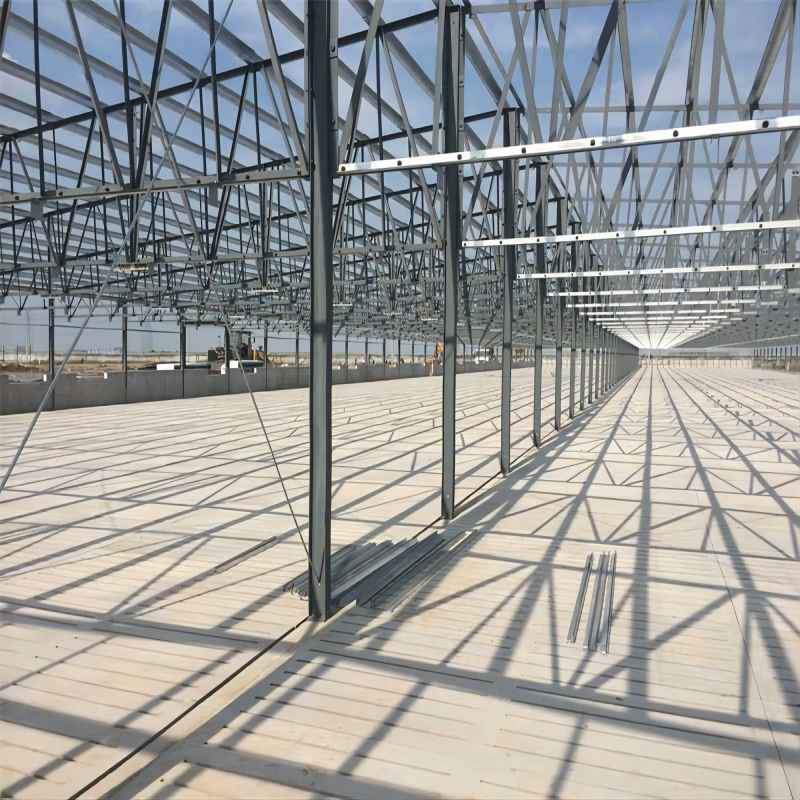

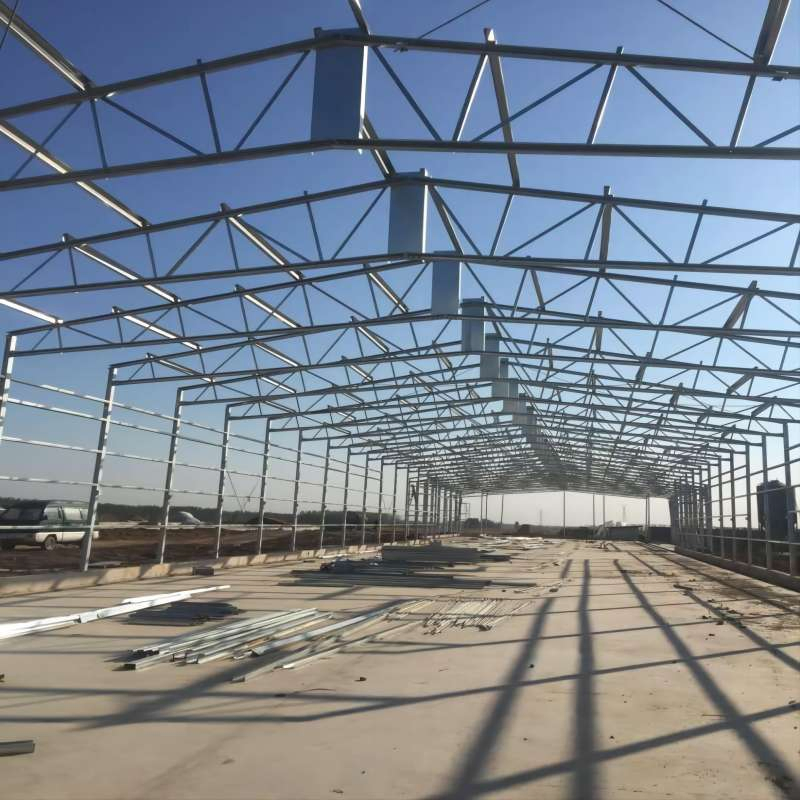

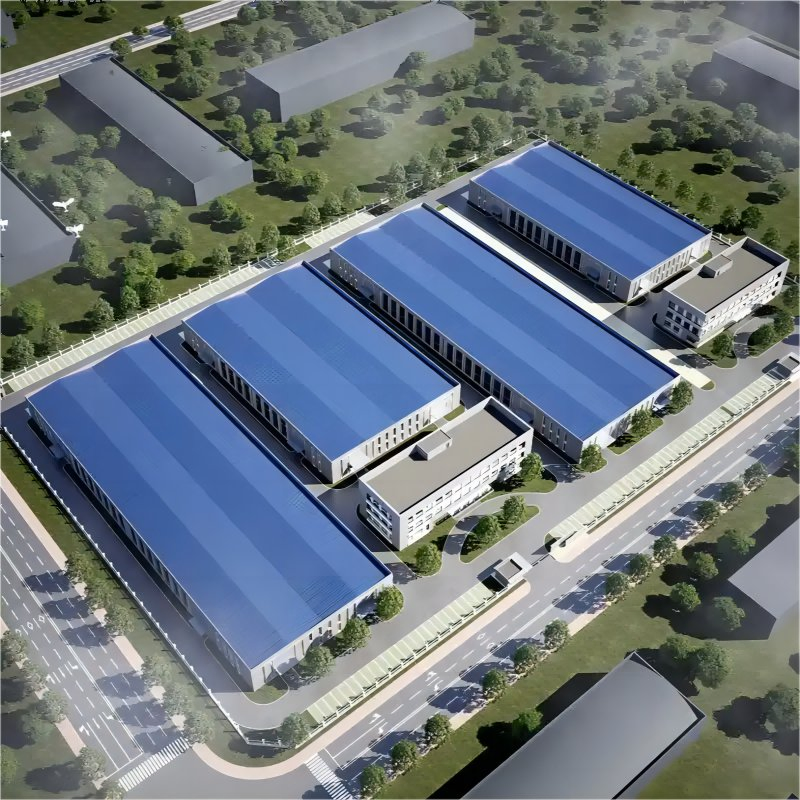

Taller de estructura de acero prefabricada para planta de fabricación de plástico

Este edificio industrial utiliza un sistema de pórtico de acero de alta calidad, diseñado específicamente para optimizar los procesos de producción en plantas de fabricación.

Detalles del Proyecto

Área Total: 5960 m²
Año de Construcción: 2014
Ubicación de Obra: Arabia Saudita
Materiales Principales: Estructuras de acero primario y secundario galvanizadas en caliente.
Revestimiento: Techo revestido con paneles tipo V820 y paredes tipo V780 fabricados en acero Baosteel blanco de 0.6 mm de espesor.
Dimensiones de Altura: Altura en la sección baja de 9.4 metros; sección alta de 20.85 metros.

Ventajas Clave de Nuestras Estructuras

Diseño modular y flexible de acuerdo con las especificaciones de cada cliente.
Fabricación controlada bajo estándares de calidad internacional ISO9001, BV, SGS y CE.
Fácil proceso de ensamblaje y posterior desmontaje si es requerido.
Material ecológico y reciclable que contribuye a la sostenibilidad.
Períodos de construcción sumamente cortos con un largo ciclo de vida útil (más de 50 años).
Elevada resistencia sísmica, al viento y excelente capacidad de carga.
Óptimo aislamiento acústico, térmico, protección contra la humedad y anticorrosión.

Especificaciones de Diseño

Componente	Detalles Técnicos
Nombre	Estructura de Acero para Almacén / Taller
Dimensiones de Viga H	Longitud	1000 - 15000 mm (personalizado según diseño)
	Espesor	Placa de alma: 6 - 32 mm \| Placa de ala: 6 - 40 mm
	Altura	200 - 1200 mm
	Acabado	Pintado o galvanizado según requisitos del proyecto

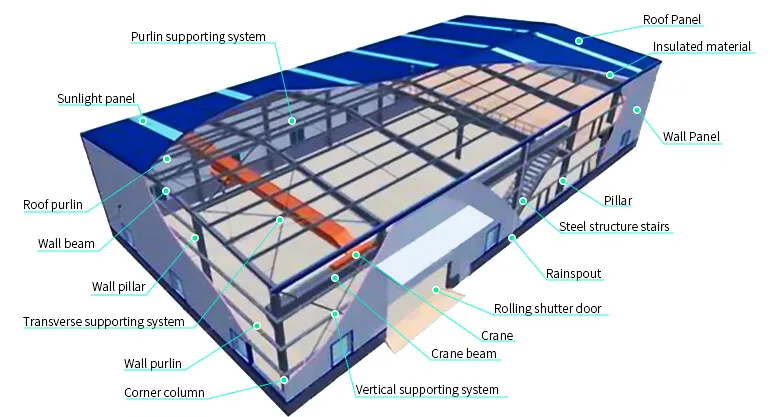

Componentes de Estructura	• Base: Cemento y pernos de anclaje de cimentación estructural. • Bastidor Principal: Vigas H de acero Q235B, Q345B o equivalentes. • Correas (Purlins): Perfil C o Z en tamaños desde C120 hasta C320, Z100 hasta Z200. • Arriostramiento: Perfiles tipo X o tubos redondos de alta resistencia. • Paredes y Techos: Paneles sándwich térmicos o chapas de acero corrugado de color. • Acabados: Doble capa de pintura antióxido o galvanización por inmersión en caliente.
Parámetros Requeridos	Si desea un diseño personalizado, por favor proporcione: 1. Dimensiones de la estructura (Longitud, anchura, altura total y altura de alero). 2. Cargas ambientales (Velocidad de viento local, carga de nieve y coeficiente sísmico). 3. Requerimientos de aislamiento térmico e iluminación.

Dibujos y Proceso de Producción

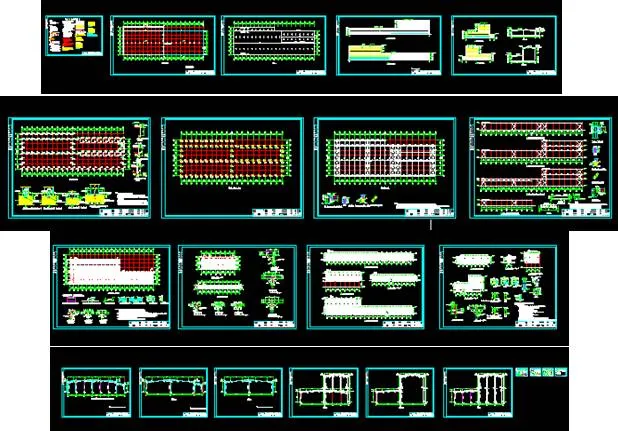

Planos Estructurales

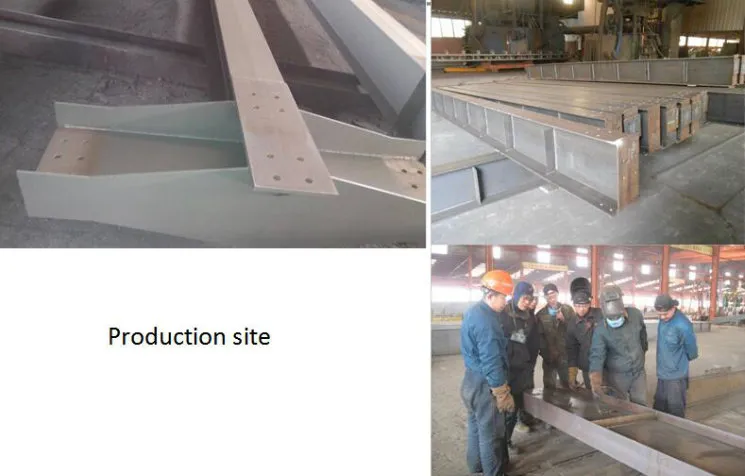

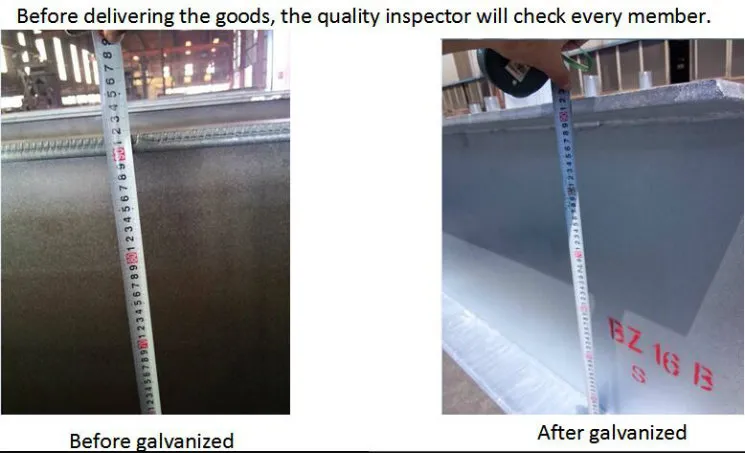

Producción y Control de Calidad

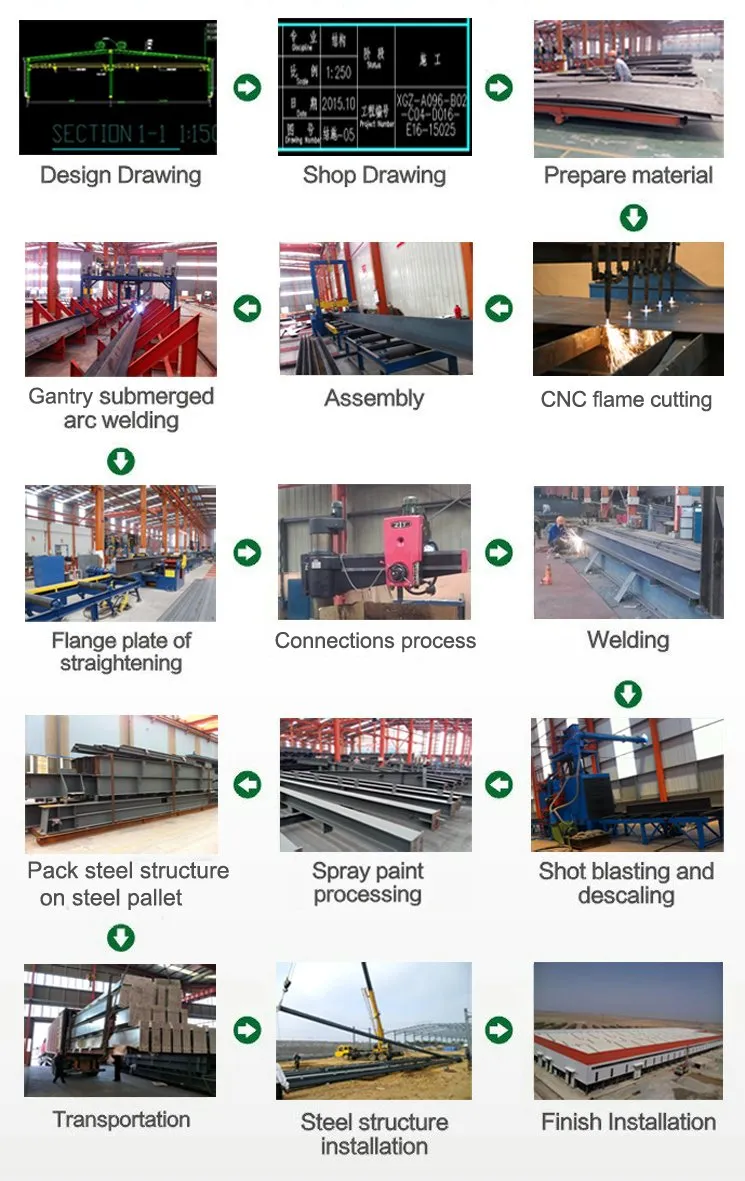

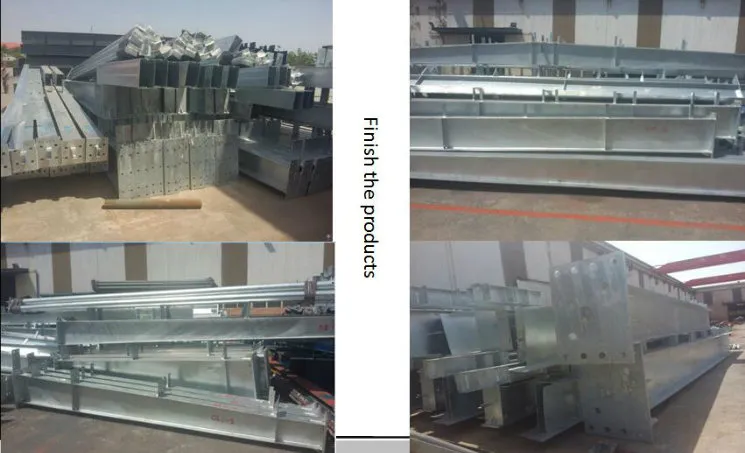

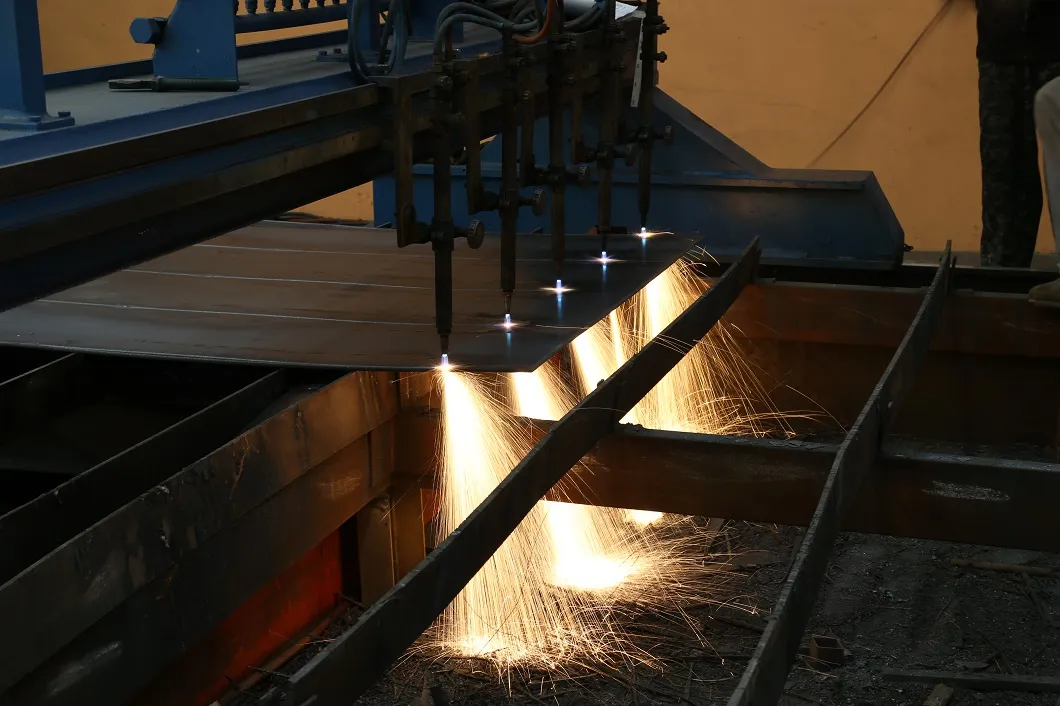

Proceso de Manufactura de Estructura de Acero

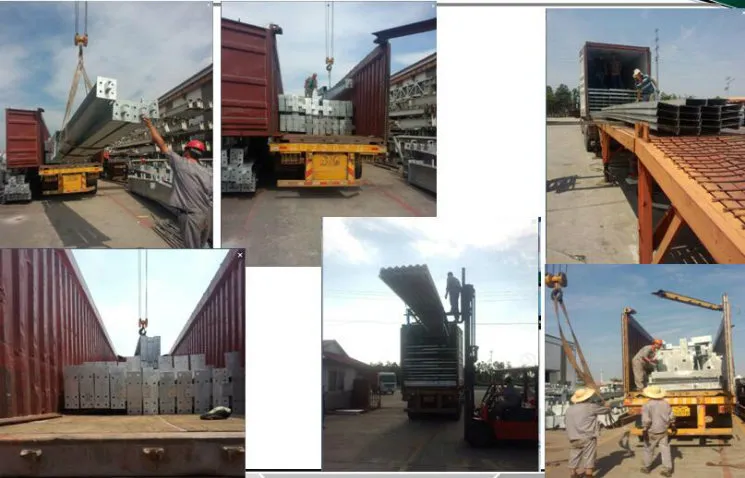

Embalaje, Logística y Supervisión

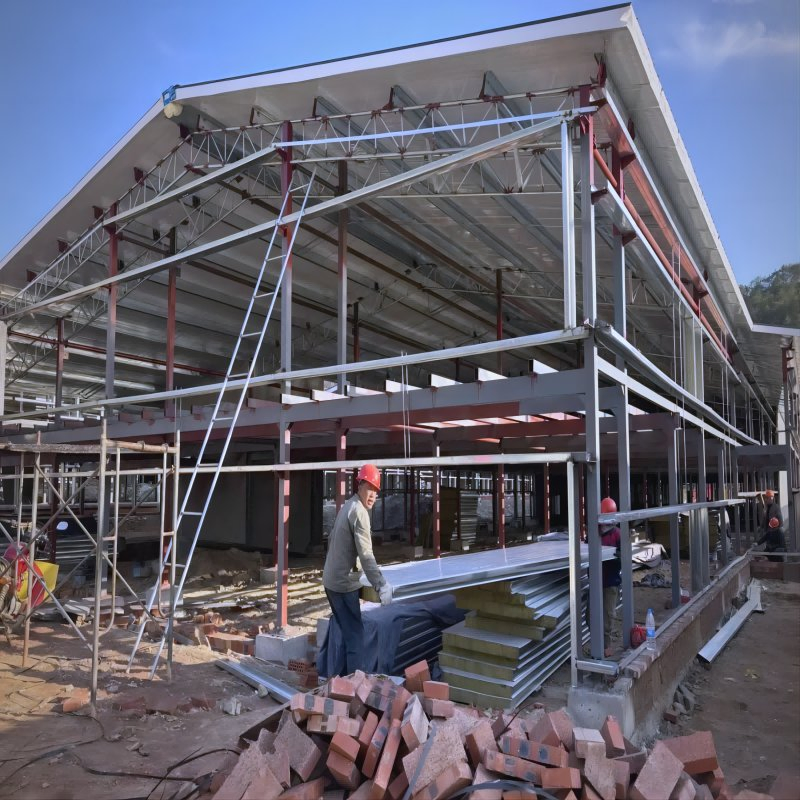

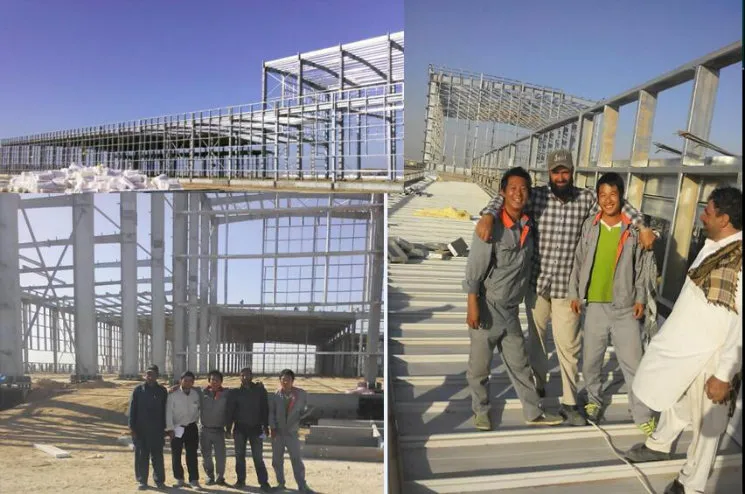

Supervisión de Instalación de Estructura de Acero

Infografía y Flujo del Proceso

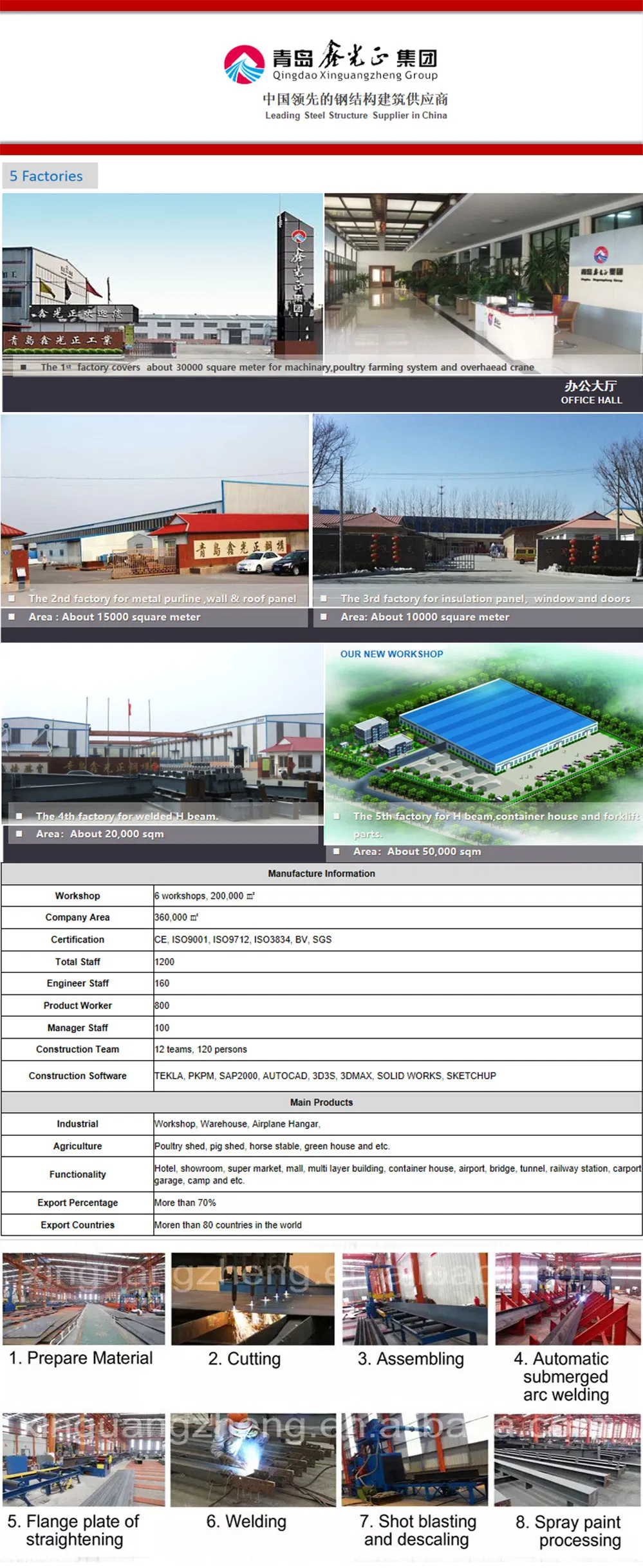

Infografía de Proceso de Estructura de Acero

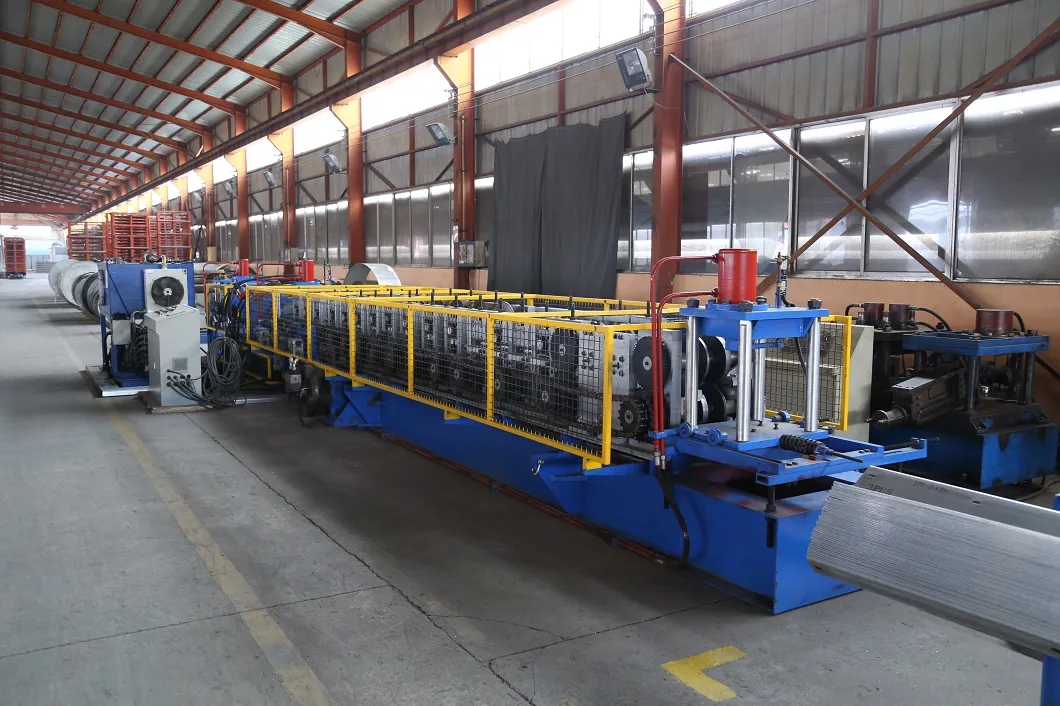

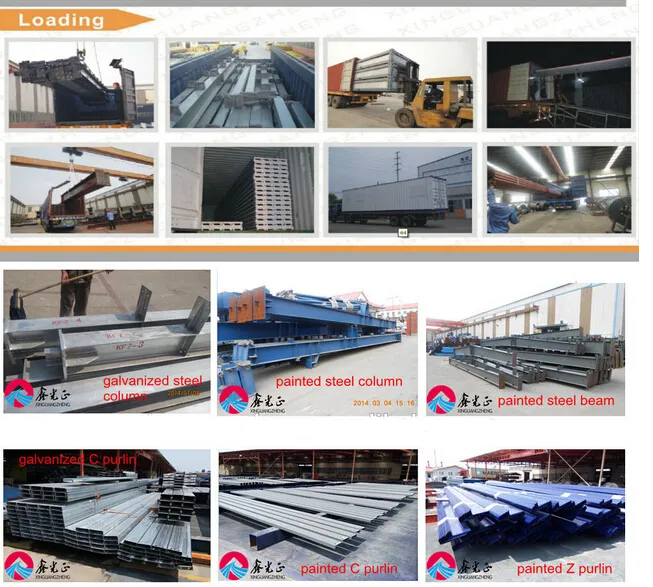

Vista de Planta y Equipamiento

Preguntas Frecuentes

¿Cuáles son las principales ventajas de un taller de estructura de acero prefabricada?

Ofrece una instalación rápida, gran flexibilidad en el diseño interno, una alta resistencia ante terremotos y vientos fuertes, además de una larga vida útil que supera los 50 años utilizando materiales reciclables.

¿Cómo se lleva a cabo el control de calidad durante la fabricación?

Se establece un estricto proceso de control de calidad bajo las normas internacionales ISO9001, CE y SGS, inspeccionando cada etapa de la producción, desde la selección de materias primas hasta el producto terminado antes del envío.

¿Se incluye el servicio de diseño y desarrollo de planos?

Sí, se cuenta con un equipo de ingenieros capacitados para desarrollar planos detallados de solución estructural en software de última generación como AutoCAD, PKPM, 3D3S y Tekla Structures, totalmente adaptados a sus requerimientos.

¿Ofrecen soporte o guía de instalación para proyectos en el extranjero?

Sí, se proporciona asistencia técnica remota o mediante el envío de ingenieros experimentados al sitio de obra en el extranjero para supervisar, capacitar e inspeccionar todo el proceso de ensamblaje del taller.

¿Qué datos se necesitan para obtener un diseño y presupuesto precisos?

Se requiere definir las dimensiones deseadas (longitud, anchura y altura), cargas ambientales de la ubicación geográfica (velocidad del viento local y cantidad de nieve), nivel de resistencia sísmica y las especificaciones de puertas, ventanas y sistemas de aislamiento.
