Casa de caballos
Casa de caballos

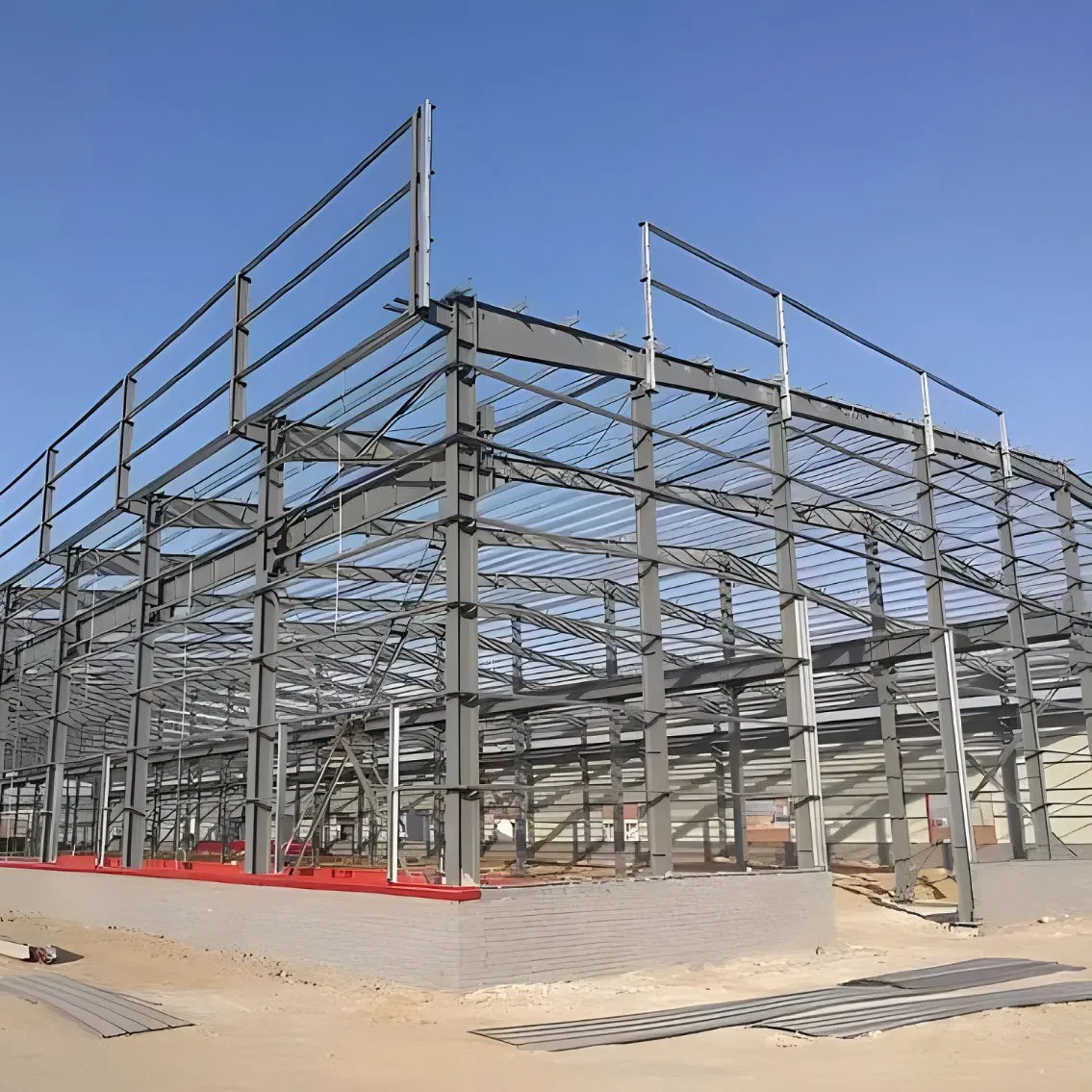

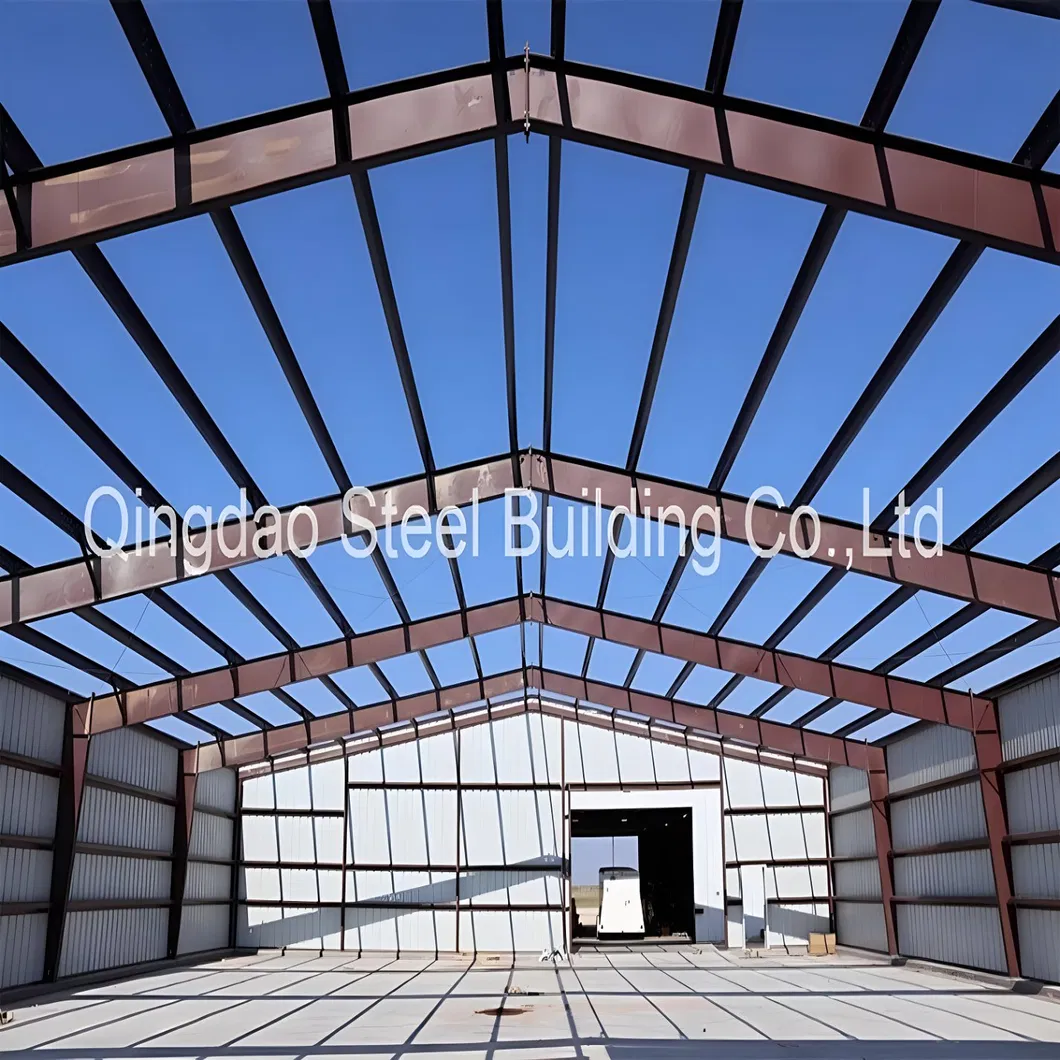

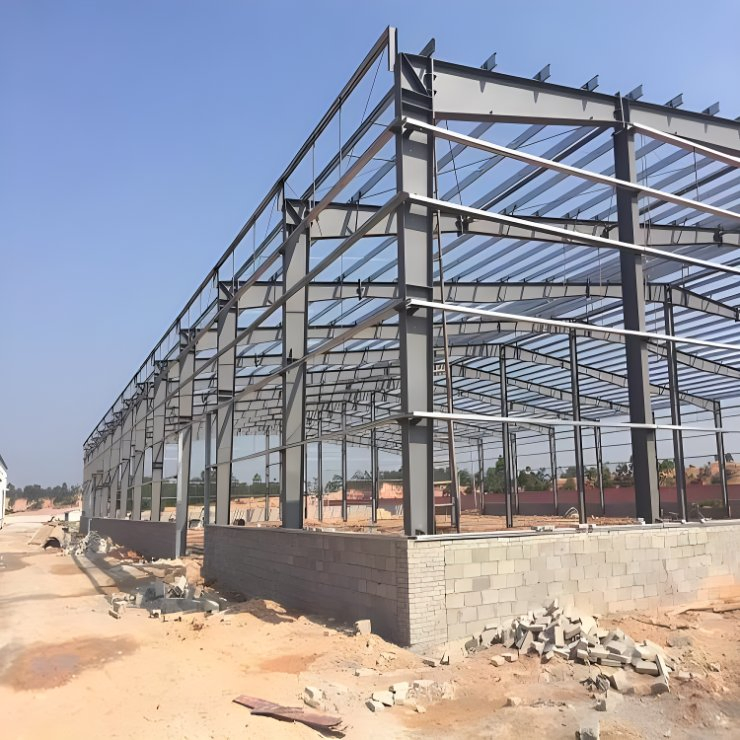

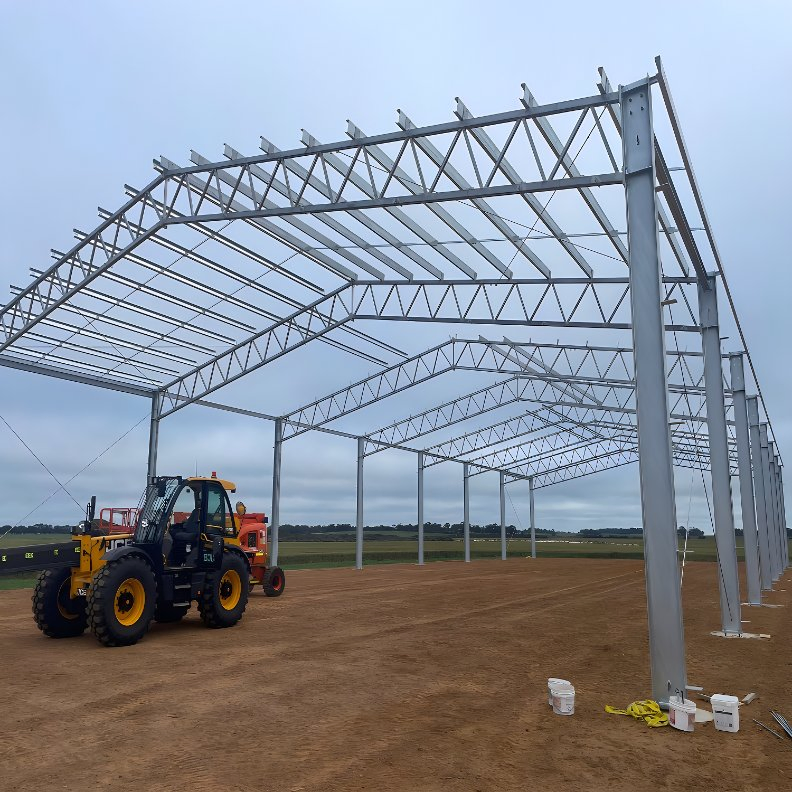

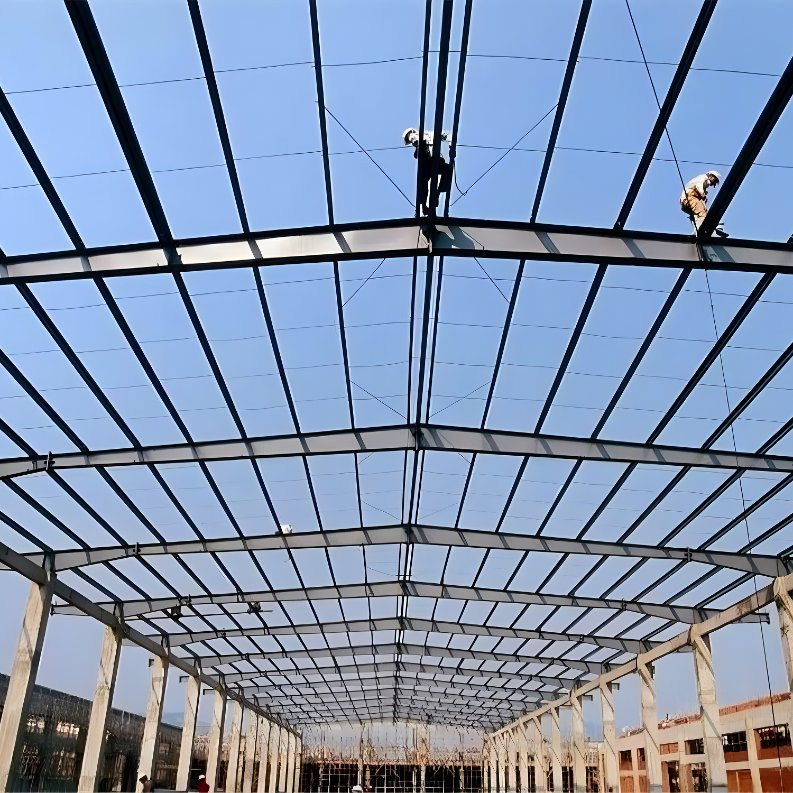

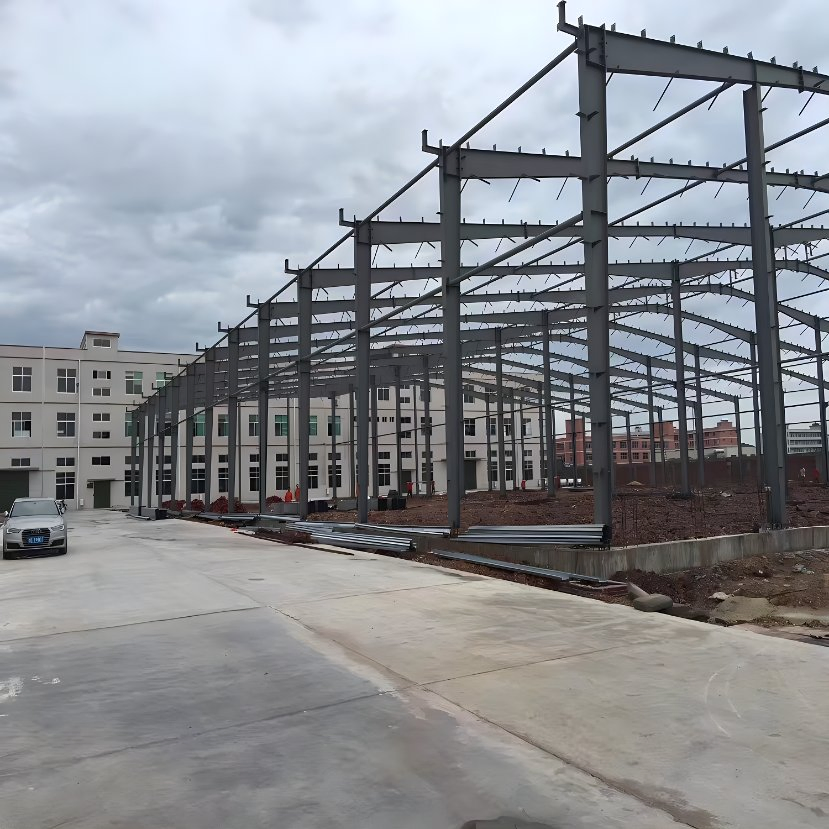

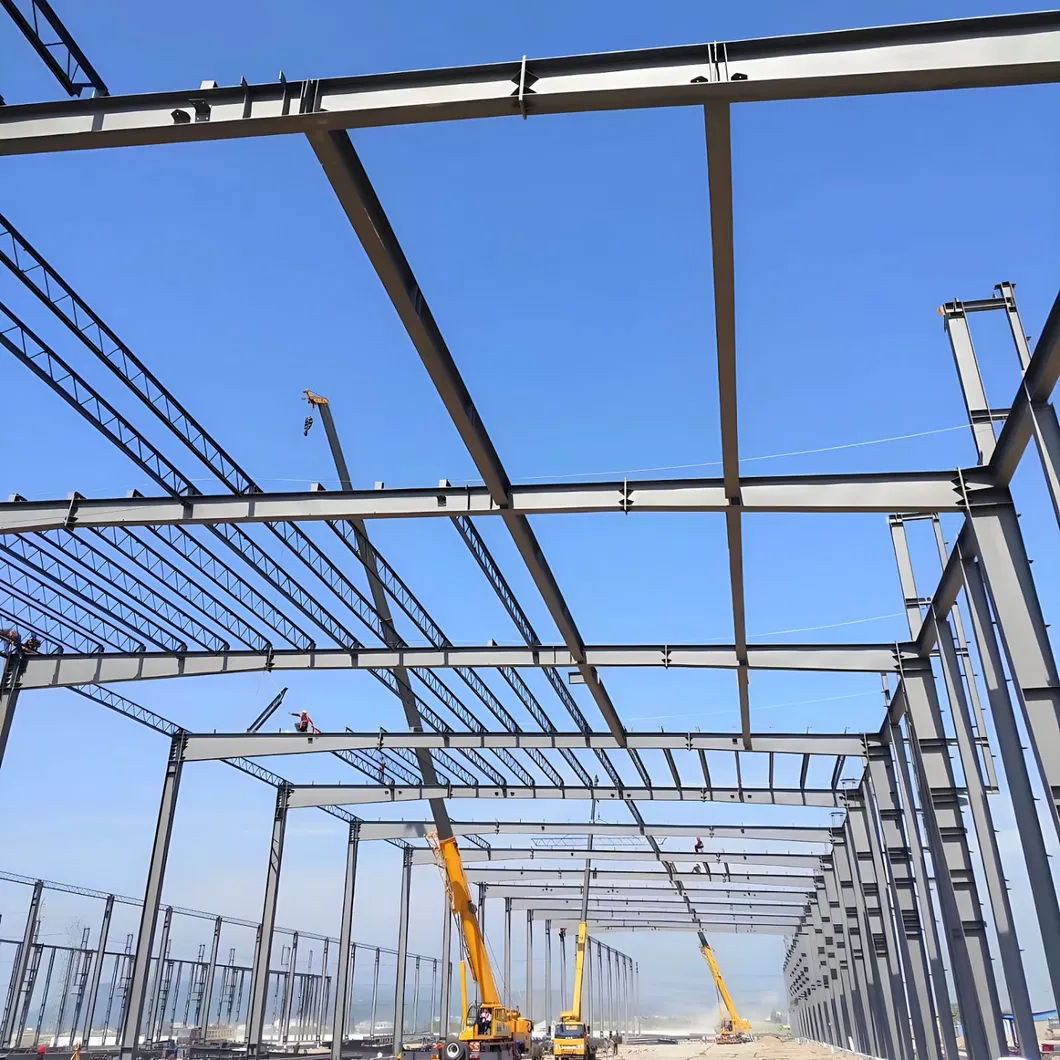

Edificio de estructura de acero prefabricada de bajo costo con marco metálico ligero, ideal para almacenes y talleres industriales. Diseñado para ofrecer una alta eficiencia constructiva y máxima resistencia estructural.

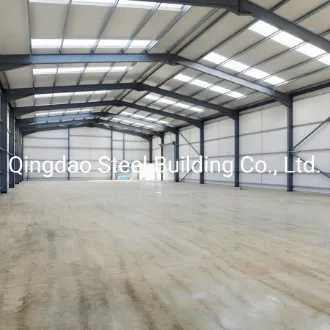

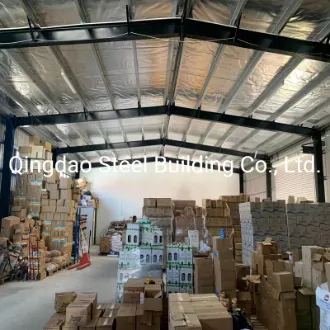

Con más de 15 años de experiencia en la exportación de estructuras de acero prefabricadas, nuestros diseños se adaptan a las siguientes normativas internacionales:
| Parámetro | Especificación General |
|---|---|

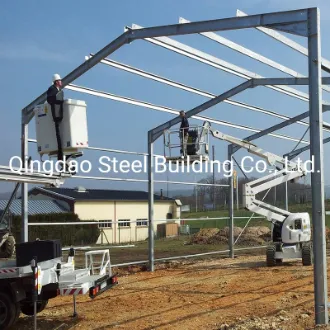

| Aplicación | Almacenes, talleres, hangares, centros deportivos, centros comerciales, establos y granjas avícolas. |
| Luz libre (Ancho) | De 6 a 50 metros sin columnas centrales intermedias. |
| Altura de la estructura | De 2 a 20 metros de altura libre. |
| Longitud | Personalizada de acuerdo a los requerimientos del proyecto. |
| Grado del Material | S235JR (S355JR) o Q235 (Q345) o según solicitud específica. |
| Columnas y Vigas | Viga H de acero soldada o laminada en caliente. |
| Barras de Acoplamiento | Tubo de acero redondo o cuadrado según diseño. |
| Arriostramiento (Llave X) | Barra redonda de acero o acero en ángulo. |
| Correas (Purlin) | Correas tipo C o Z con espesor de 2.0 mm, 2.2 mm, 2.5 mm y 3.0 mm. |
| Cobertura de Techo y Pared | Chapa de acero ondulada (espesor de 0.12 a 1.2 mm) o paneles sándwich aislantes (EPS, lana de roca, fibra de vidrio, espuma de poliuretano PU en espesores de 50 mm a 200 mm). |
| Puertas principales | Puertas correderas metálicas o puertas enrollables con motor eléctrico. |
| Puertas de escape/servicio | Puertas peatonales batientes de aleación de aluminio, PVC o acero. |
| Ventanas | Ventanas correderas o batientes con marco de aleación de aluminio o PVC y vidrio templado. |
| Tratamiento de Superficie | Limpieza por chorreado abrasivo con pintura antioxidante rica en zinc, pintura epoxi o galvanizado en caliente. |
| Control de Calidad | Inspecciones de calidad de terceros aceptadas (SGS, QIMA, BV). |
| Grúa puente (opcional) | Soporte estructural preparado para grúas de 5MT, 10MT, 15MT u otras capacidades. |

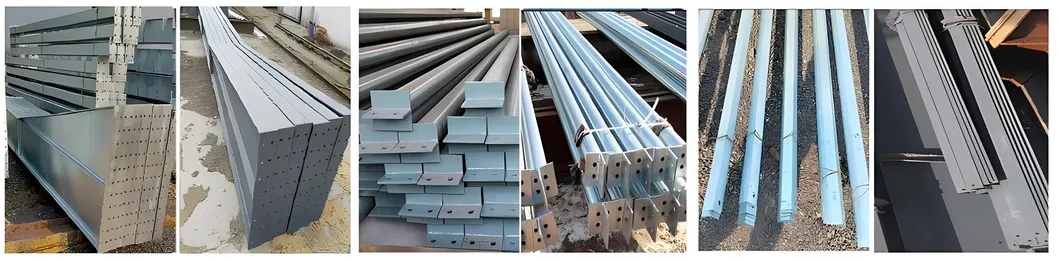

| Estructura Principal | Columnas de Acoplamiento | Tensores en X (Techo y Pared) |
|---|---|---|
|

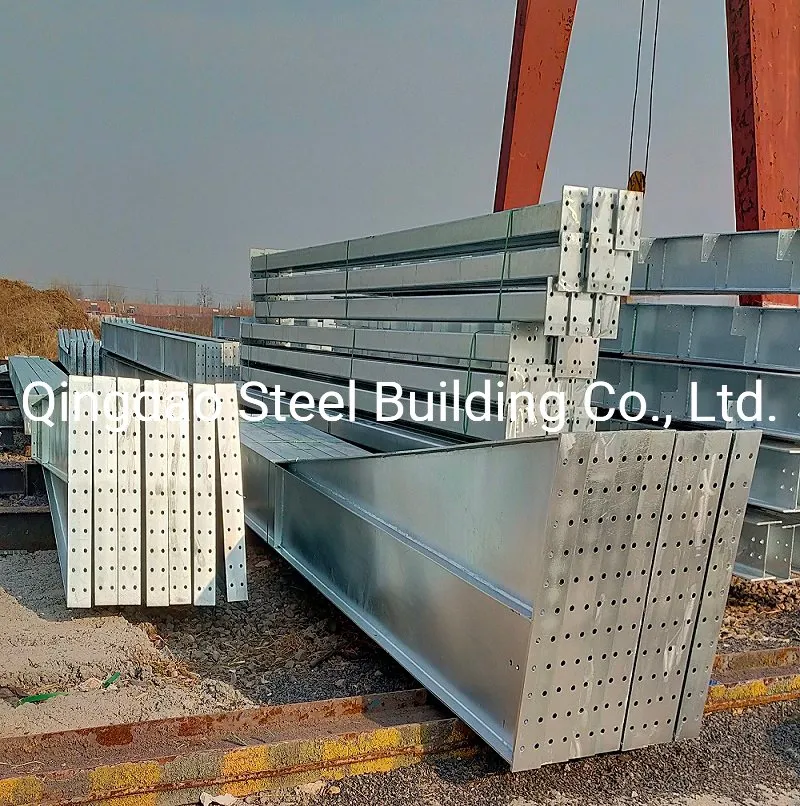

Material: Viga H soldada o laminada en caliente. Grado: Q355 (S355JR). Superficie: Galvanizado por inmersión en caliente o pintura epoxi rica en zinc. Función: Forma el marco principal de soporte de la edificación. |

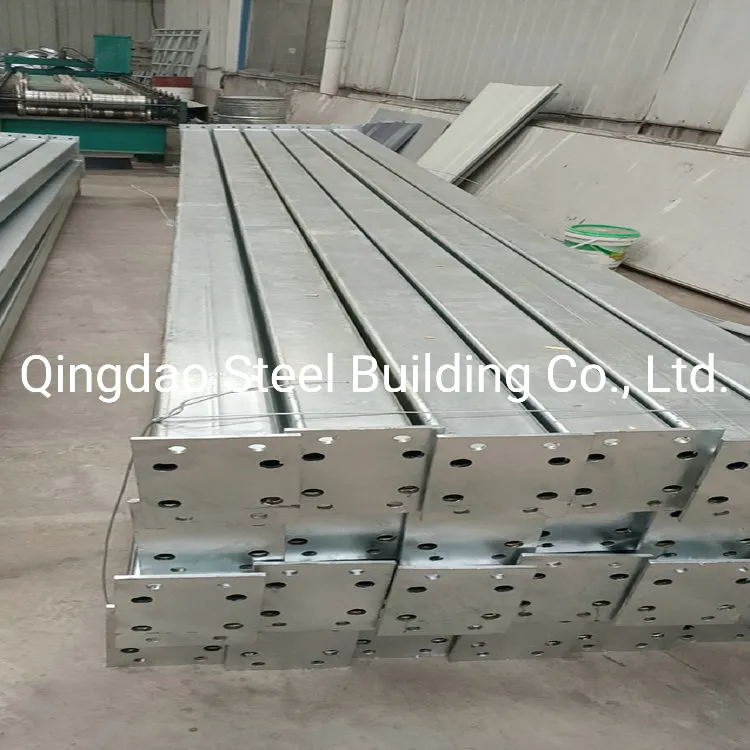

Material: Tubo redondo o cuadrado. Grado: Q235 (S235JR). Superficie: Galvanizado o con recubrimiento de pintura antioxidante. Función: Evita el desplazamiento del marco longitudinalmente. |

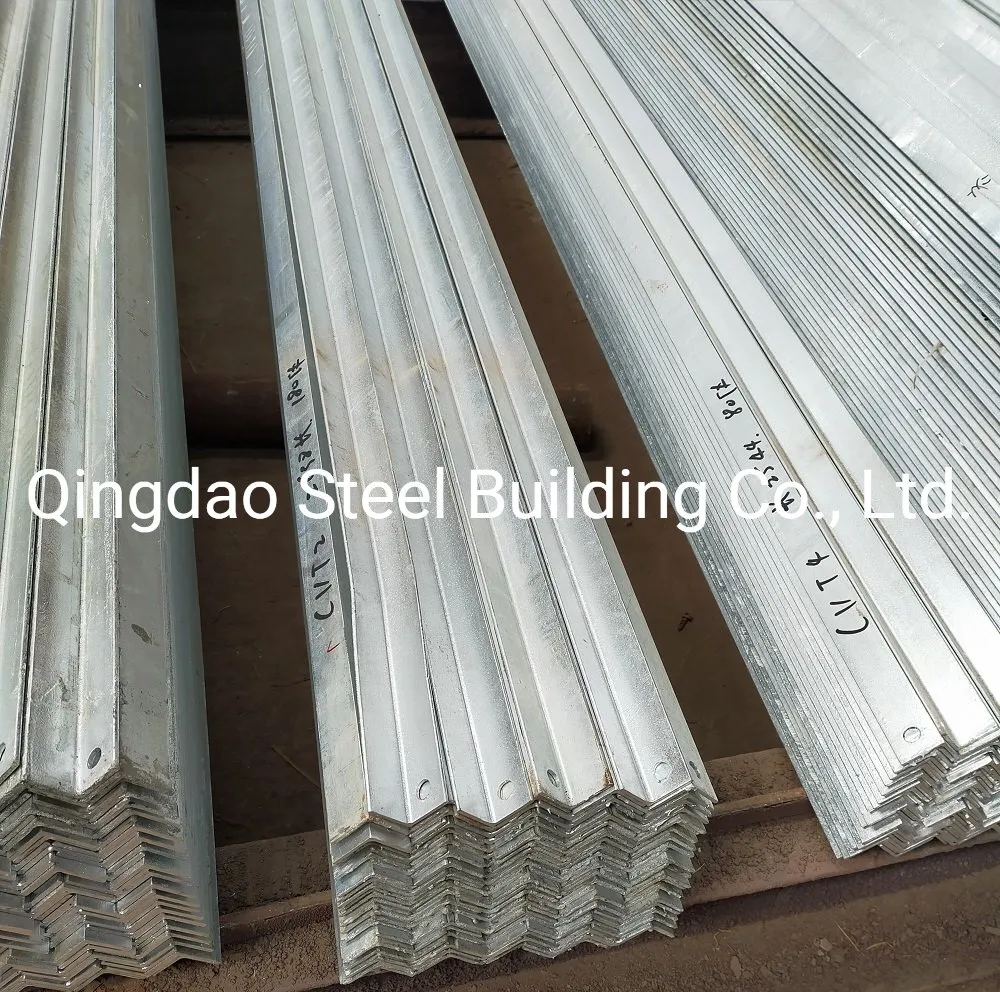

Material: Barra redonda o acero angular. Grado: Q235 (S235JR). Superficie: Recubrimiento galvanizado o pintura protectora. Función: Brinda estabilidad global y rigidiza la edificación. |

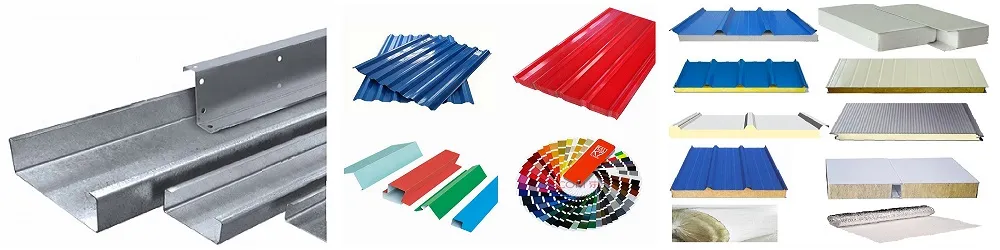

| Correas (Purlins) | Chapa de Acero Simple | Paneles Sándwich / Aislantes |
|---|---|---|
|
Material: Perfiles C/Z. Dimensiones: Alto 80-300 mm, Espesor 1.8-3.0 mm. Grado: Q235 (S235JR) Galvanizado. Uso: Soporte directo de los paneles de pared y techo. |
Color: Selección según la gama RAL. Espesor: 0.13 a 0.8 mm. Perfiles: Ondulado tipo V840, V900, entre otros. Remates: Tapajuntas en cumbreras y esquinas para evitar filtraciones. |
Estructura: Doble cara de acero prepintado (PPGI) y núcleo aislante. Núcleos: EPS, lana de roca, lana de vidrio o poliuretano (PU/PIR). Ventajas: Propiedades ignífugas, excelente aislamiento térmico y peso ligero. |

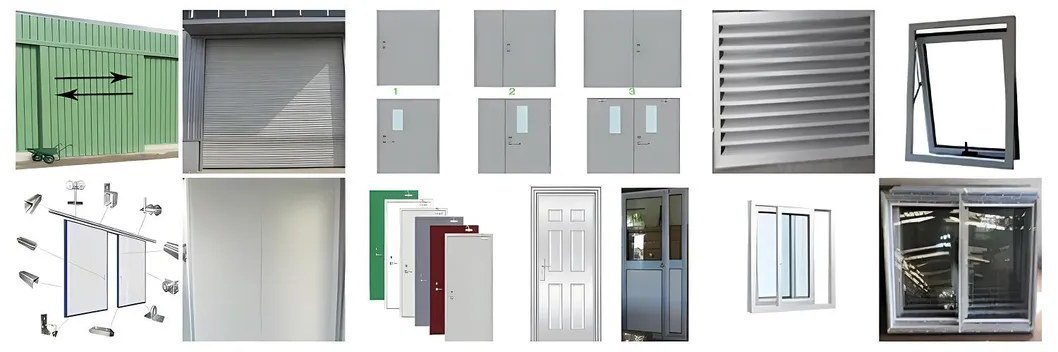

| Portones Principales | Puertas de Acceso Peatonal | Ventanas y Sistemas de Ventilación |
|---|---|---|
|
Portón Corredero: Marco de tubo de acero reforzado con chapa ondulada o paneles sándwich. Portón Enrollable Eléctrico: Lamas de acero de 0.8 mm de espesor, resistencia al viento y motorización. |
Tipo: Puertas de aleación de aluminio, puertas cortafuegos, puertas de acero o entradas acristaladas de oficina. Opciones: Tamaños, colores de perfiles y tiradores personalizables. |
Material de marco: PVC o aleación de aluminio. Vidrios: Vidrio estándar de 4 mm o vidrio templado de 5-6 mm. Apertura: Corredera, abatible o pivotante. |

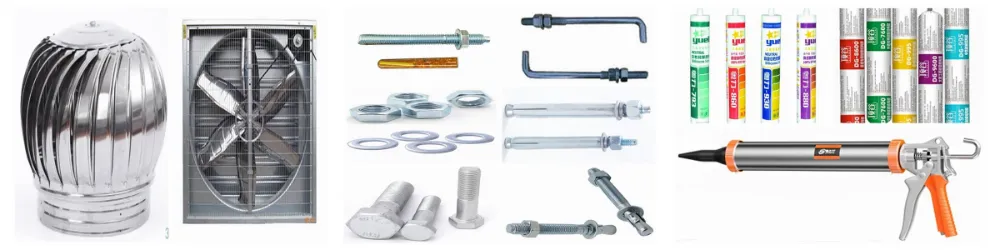

| Extractores y Ventilación | Tornillería y Pernos | Sellador de Silicona |
|---|---|---|
|
Material: Acero inoxidable de alta resistencia. Funcionamiento: Eólico (por gravedad y viento natural). Dimensiones: Diámetros estándar y formatos de 1380 x 1380 mm. |
Grados: 10.9S, 8.8S, 4.8S de acero galvanizado o inoxidable. Tipos: Pernos de anclaje de cimentación, pernos estructurales de alta resistencia y tornillos autoperforantes con arandelas de neopreno. |
Propósito: Sellado estanco en uniones de tapajuntas, traslapes de láminas y encuentros críticos para evitar filtraciones de aire y agua. |
Para poder ofrecerle un diseño optimizado y una oferta económica competitiva, le agradeceremos que nos proporcione la siguiente información:

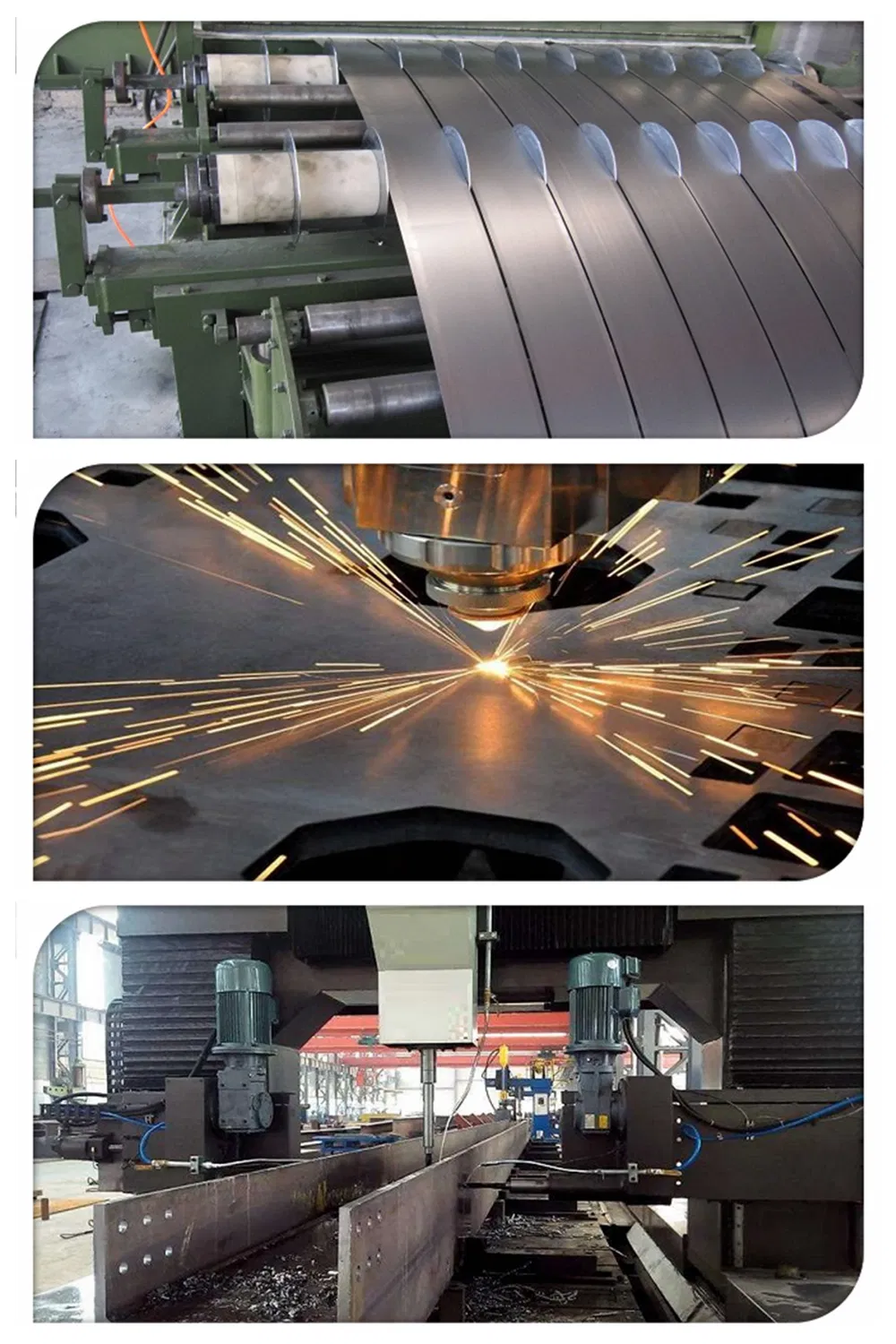

Corte mecánico de precisión: El empleo de cizallado mecánico evita los defectos térmicos típicos del oxicorte convencional, tales como bordes irregulares, fisuras microscópicas, rebabas adheridas y rugosidad excesiva, garantizando cantos de soldadura limpios.
Corte por tecnología Láser: Incrementa significativamente la precisión milimétrica del corte de cartelas y placas de conexión, minimizando la distorsión del material y reduciendo la porosidad en procesos de soldadura posteriores.
Perforación 3D para perfiles H: Máquina perforadora tridimensional de control numérico que realiza agujeros de forma simultánea en el alma y las alas del perfil de acero, asegurando la perfecta coincidencia de los pernos en el momento del armado en obra.

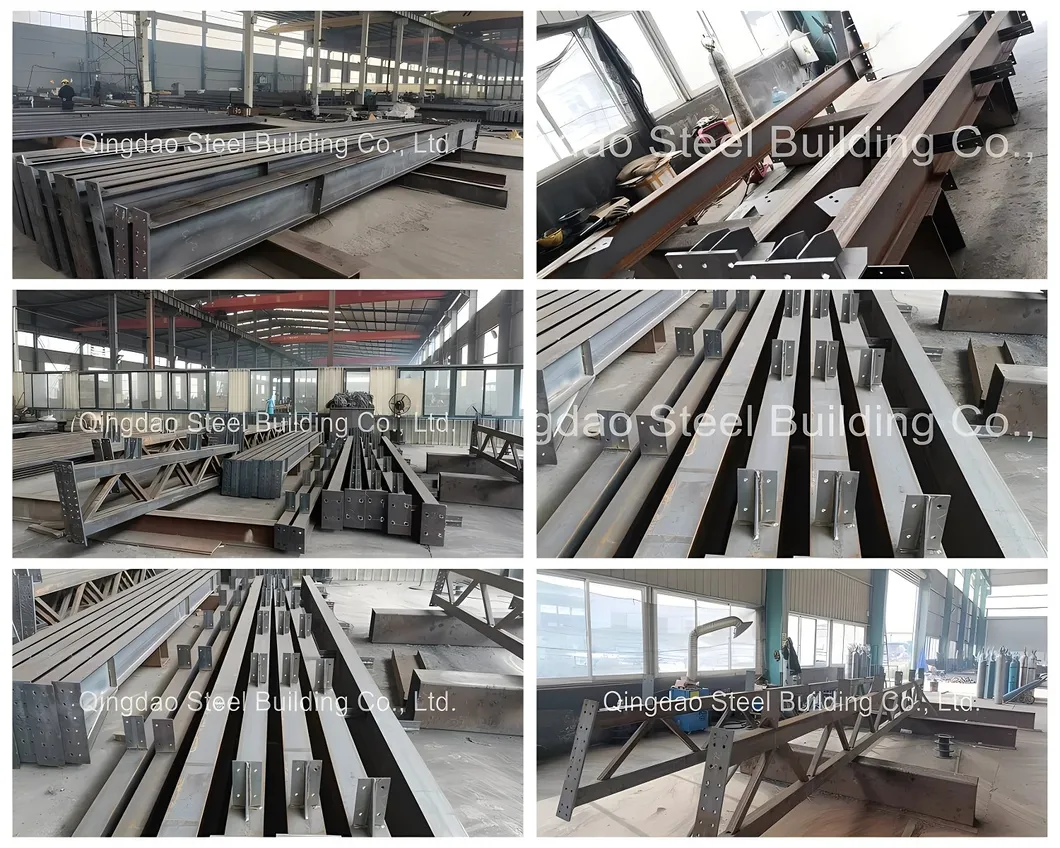

Nuestra planta cuenta con dos líneas completas de fabricación destinadas a la producción de vigas de alma llena e H soldadas con una capacidad de 30,000 toneladas anuales, 8,000 toneladas de perfiles conformados en frío C y Z, 100,000 metros cuadrados de paneles sándwich y 8,000 toneladas de chapas de acero corrugado de diferentes perfiles.

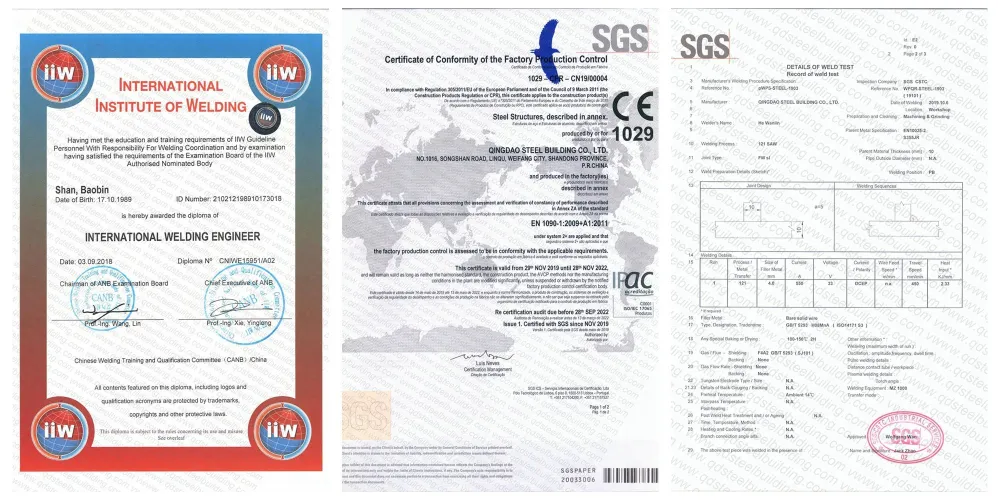

Contamos con homologaciones de soldadura internacionales y certificaciones de materiales según normativas vigentes:

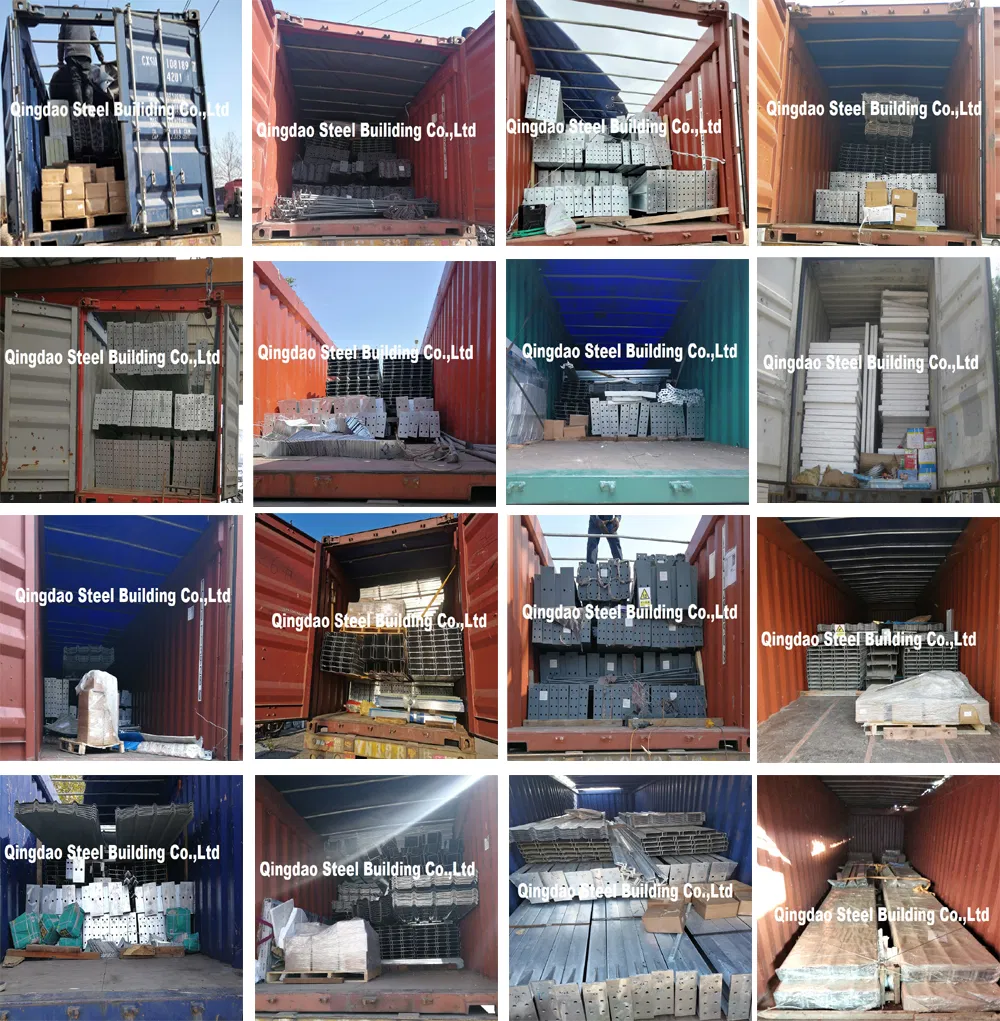

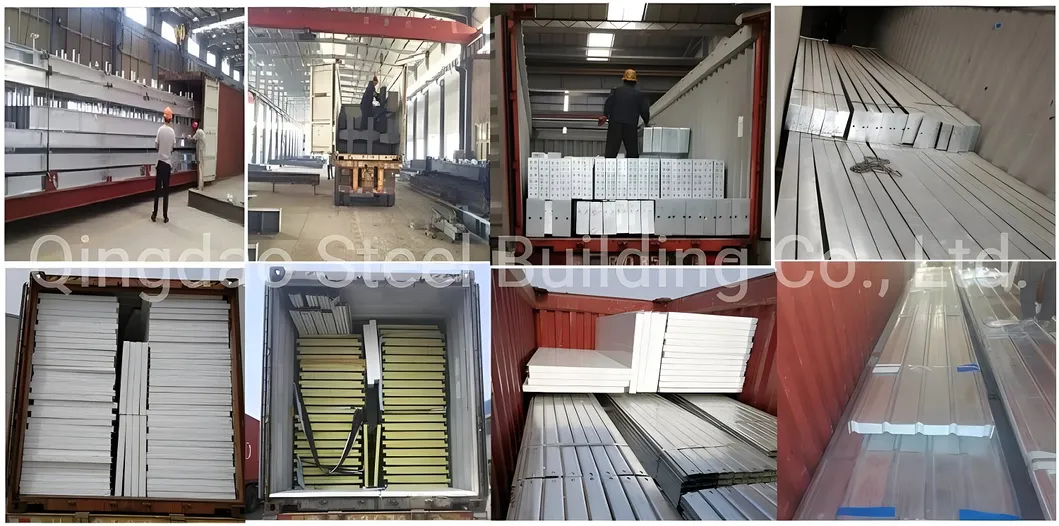

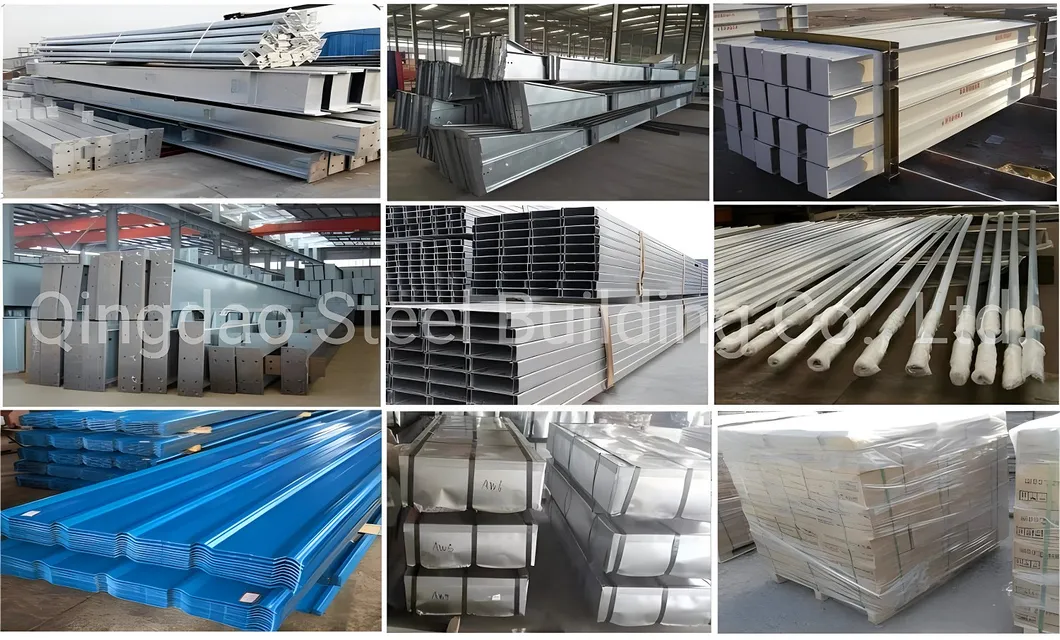

La estructura principal de acero se estiba y trinca de forma segura en contenedores de techo abierto (40' OT), mientras que los paneles de techo, pared y accesorios livianos se consolidan en contenedores cerrados estándar de gran volumen (40' HQ) para protegerlos de la corrosión salina durante el tránsito marítimo.

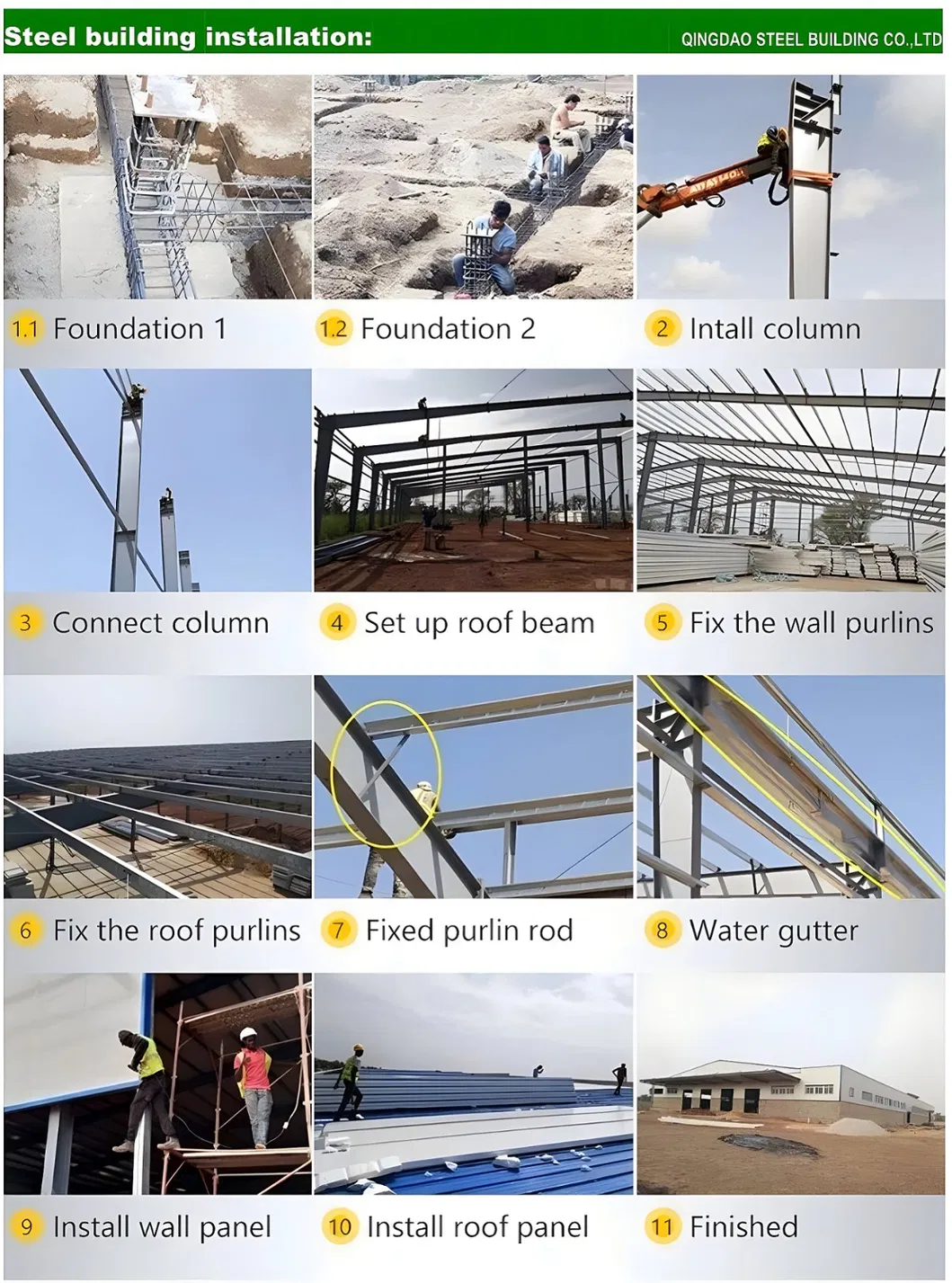

Se suministra un plano de montaje detallado y codificado donde cada elemento estructural cuenta con una marca física que corresponde unívocamente a los planos de instalación. Esto permite a los contratistas locales ejecutar la erección de la estructura metálica de forma fluida y sin contratiempos.
