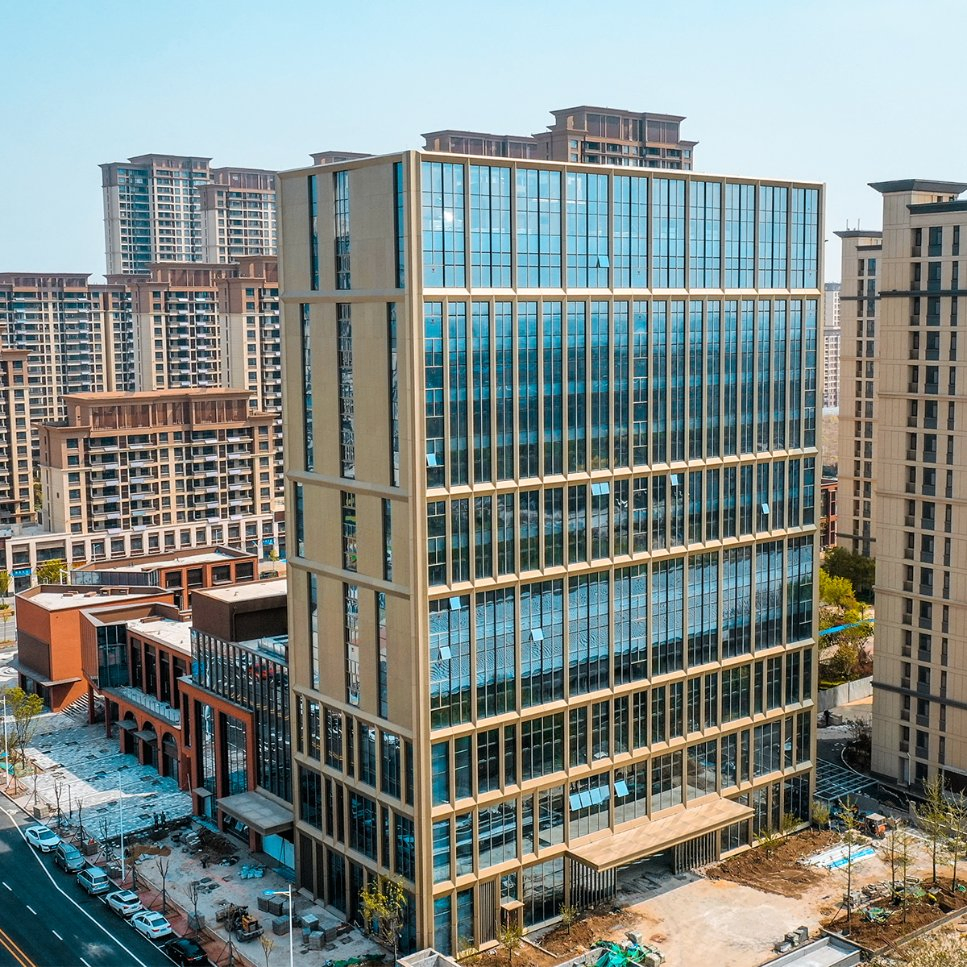

Construcción modular de vidrio templado de gran espacio, edificio industrial comercial híbrido de oficina prefabricada con estructura de metal y acero
1 / 5
Construcción modular de vidrio templado de gran espacio, edificio industrial comercial híbrido de oficina prefabricada con estructura de metal y acero
Ventaja de la cadena de suministro: Establecemos una cooperación estratégica con proveedores de materias primas y empresas logísticas para lograr una rápida optimización de inventario y costos, y acortar el ciclo de entrega en 10-15 días en comparación con el promedio de la industria.
Capacidad de servicio EPC
Proporcionar servicios integrados de diseño, adquisición y construcción, equipados con un equipo de instalación profesional y un sistema de gestión de proyectos para asegurar un aterrizaje eficiente de proyectos complejos.
Aplicación
Característica
Taller de estructura de acero

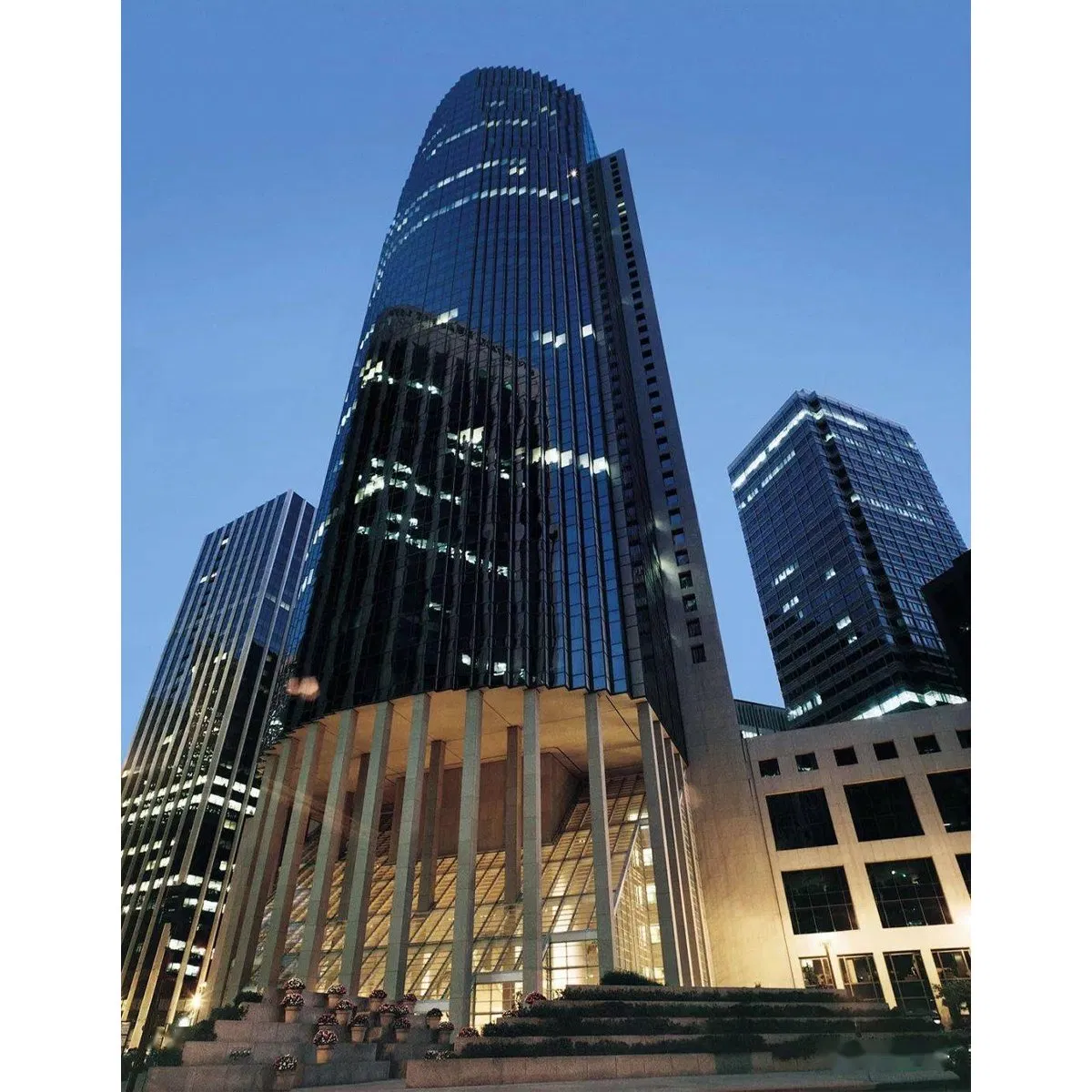

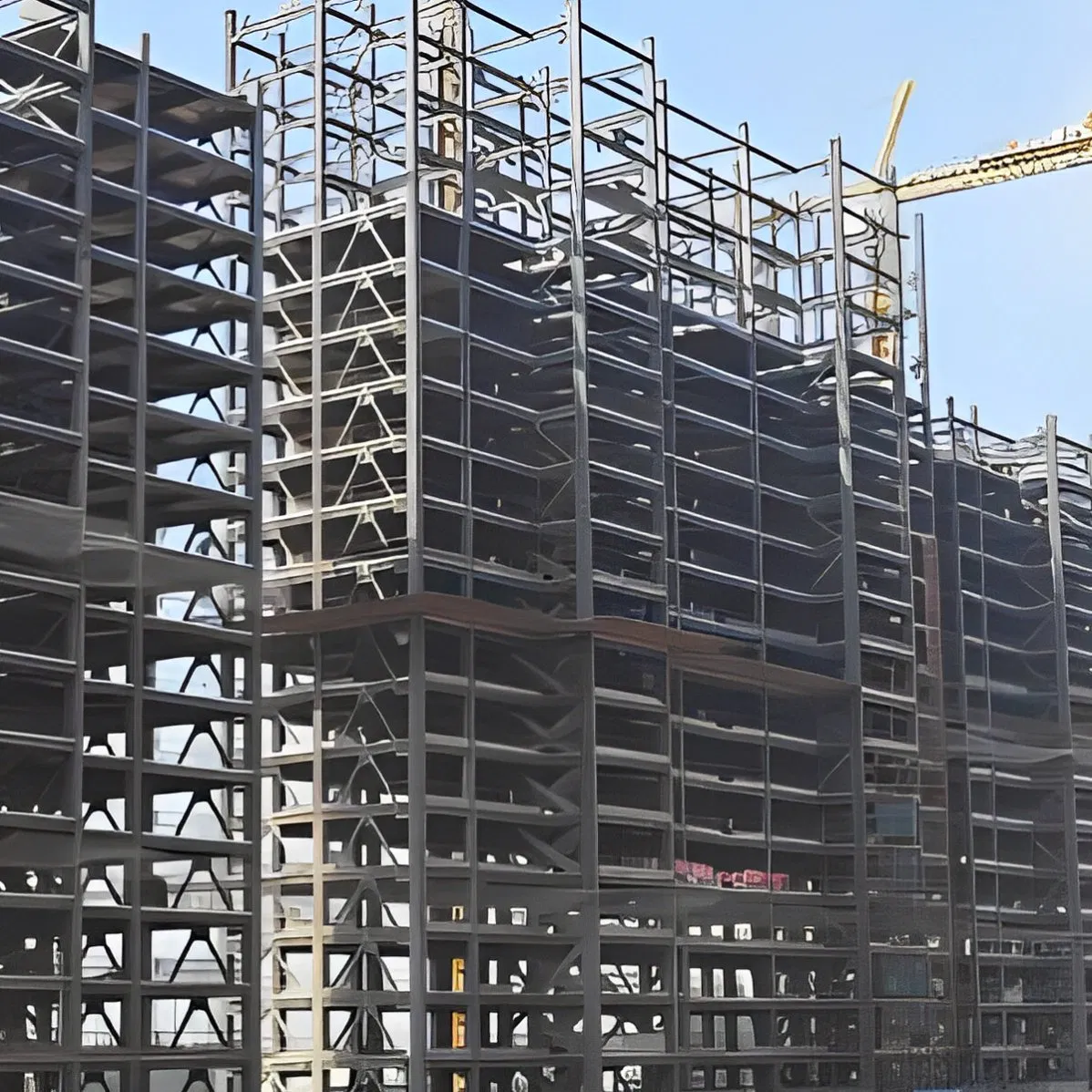

Edificio de gran altura con estructura de acero
Almacén de acero
Bastidor de acero de gran envergadura
Puente de acero
Gancho del aeropuerto
Sala de exposiciones
Cobertizo para gimnasio

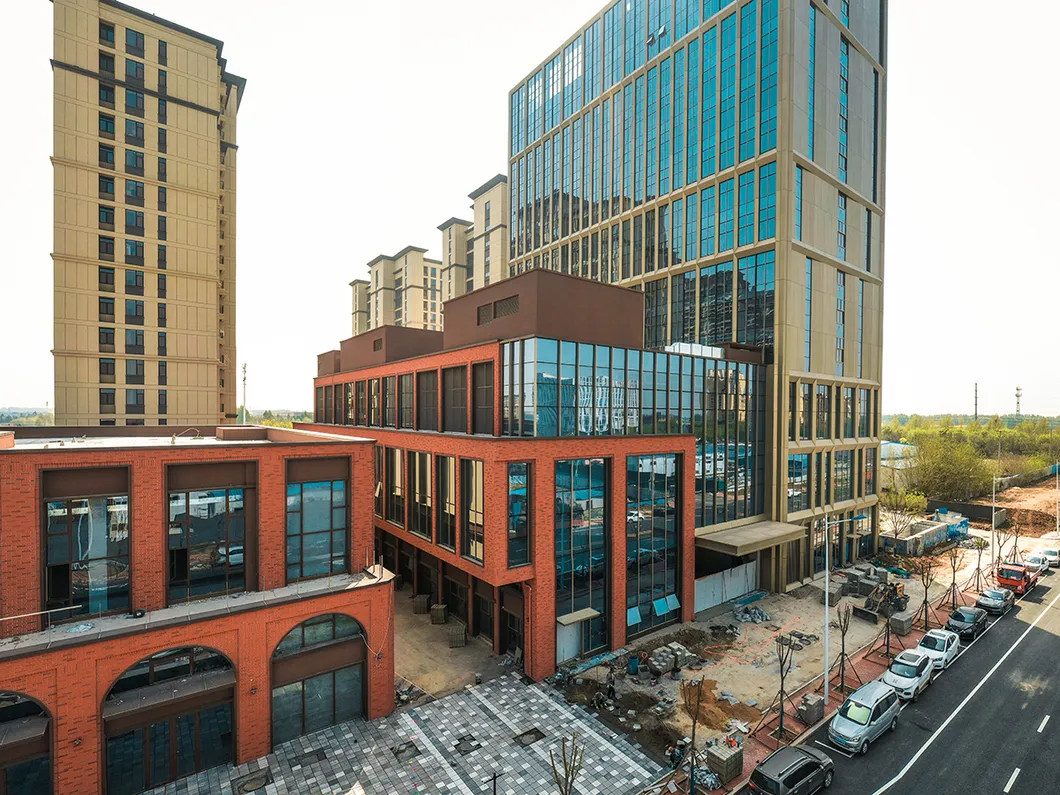

Edificio de oficinas
Casa de aves
Edificio de varios pisos
Cobertizo de almacenamiento
Alta resistencia & Carga muerta ligera
Buena plasticidad y dureza
Fabricación fácil & Alta precisión
Ahorre un 65% del tiempo de construcción
Gran envergadura & Espacio flexible
Reducir el desperdicio y el ruido de la construcción
98% de los componentes de acero pueden reciclarse
Respetuoso con el medio ambiente
Grados de resistencia: Resistencia a la tracción ≥375-550 MPa, límite elástico ≥235-420 MPa (varía según el grado).
Sección tipos de acero
Secciones H laminadas en caliente, tubos cuadrados/rectangulares, tubos circulares, vigas I, columnas de caja.
Secciones de paredes finas formadas en frío (para componentes secundarios).
Materiales auxiliares
Pernos de alta resistencia: Grado 8,8, 10,9.
Materiales de soldadura: Electrodos/alambres compatibles con metal base.
Recubrimientos ignífugos: Intumescentes (1-3 mm de espesor) o cementosos (10-40 mm de espesor).
2. Parámetros de componentes estructurales
Columnas (miembros verticales de carga)
Dimensiones transversales: Las secciones H van desde H200×200×8×12 hasta H500×500×20×30 (mm).
Columnas de caja: 400×400×16 a 800×800×30, grosor de pared 16-40 mm.
Control de proporción de esbeltez: λ ≤ 80, más estricto para diseño sísmico.
Vigas (Miembros de carga horizontales)
Tipos transversales: Secciones H, vigas I.
Extensión: 6-12 m.
Relación profundidad-tramo: 1/15-1/25.
Sistemas de piso
Losas de cubierta compuestas: Chapa de acero perfilada (0,8-1,5 mm) + hormigón (100-150 mm).
Losas de cubierta de acero para vigas: 3-6 m de extensión, adecuadas para espacios grandes.
Sistemas de refuerzo
Tipos: Refuerzos concéntricos (en forma de X/V), refuerzos excéntricos (preferidos para resistencia sísmica).
Secciones: Acero angular, secciones H o tubos circulares.
3. Parámetros de conexión
Juntas de viga-columna
Conexiones rígidas: Híbrido totalmente soldado o atornillado (soldado por brida, atornillado por banda).
Conexiones abisagradas: Sólo con pernos de red.
Juntas sísmicas: Siga el principio de "articulación fuerte, componente débil" (por ejemplo, placas de refuerzo).
Bases de columna
Base empotrada: Profundidad ≥1,5× altura de sección de columna en cimentación de hormigón.
Base recubierta: Altura de hormigón de revestimiento ≥2× altura de sección de columna.
Conexiones atornilladas
Pernos de alta resistencia de fricción: Controlados por precarga.
Separación entre pernos: ≥3× diámetro del perno; distancia de borde ≥1,5× diámetro.
4. Parámetros de diseño
Cargar parámetros
Intensidad de fortificación sísmica: 6-9 grados.
Carga eólica: Presión básica del viento 0,3-0,7 kN/m².
Carga en vivo: 2,0-5,0 kN/m².
Requisitos de desempeño estructural
Límite de deriva entre pisos: 1/250, 1/50.
Período de vibración natural: Generalmente ≤0,1N (N = número de historias).
Corrosión y protección contra incendios
Anticorrosión: Galvanización en caliente o imprimación rica en zinc epoxy.
Resistencia al fuego: 1-3 horas.
5. Parámetros de fabricación e instalación
Tolerancia de fabricación
Longitud del componente: ±2 mm/6 m.
Separación de orificios de los pernos: ±1,5 mm.
Requisitos de instalación
Desviación de la verticalidad: ≤H/1000 y ≤25 mm (altura total).
Calidad de la soldadura: Grado I (penetración total) o grado II (penetración parcial).
6. Aplicaciones

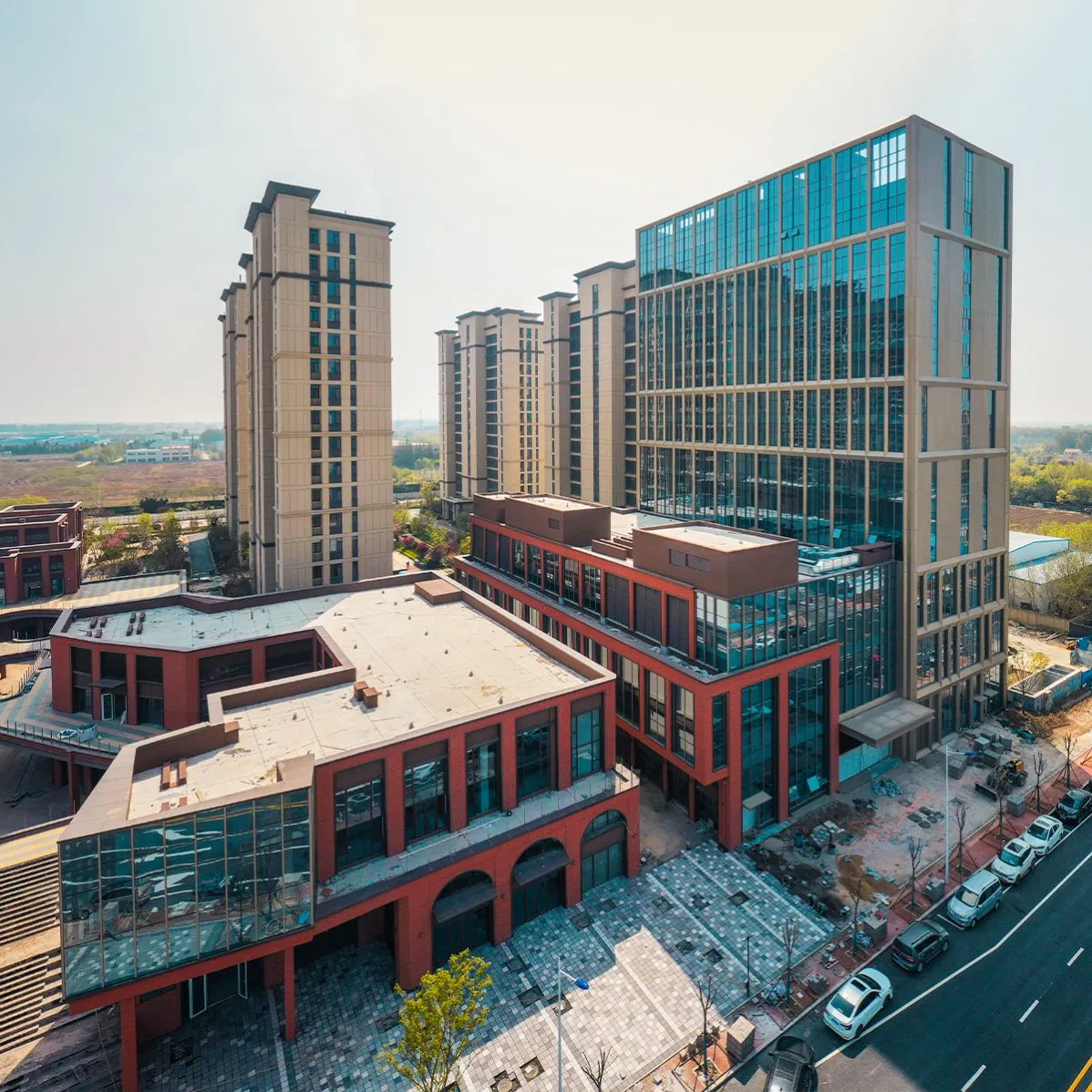

Tipos de edificios: Oficinas, hoteles, apartamentos, complejos comerciales.
Altura típica: 6-40 pisos (20-150 m).
Tramos económicos: 6-12 m (vigas principales), 3-6 m (vigas secundarias).
Ofrecemos un servicio integral desde el diseño, la fabricación y la entrega hasta la instalación y el servicio posventa.

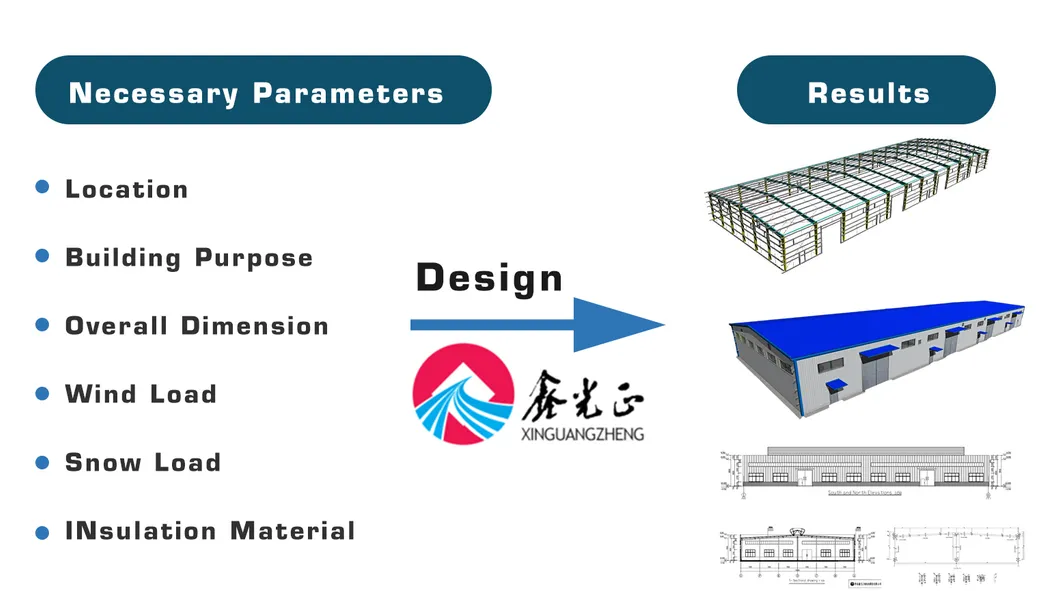

Si tiene dibujos propios, no dude en compartirlos con nosotros para realizar su cotización. Si requiere que diseñemos un taller o almacén a medida, indíquenos los siguientes datos:
1. Ubicación (país y ciudad de construcción).
2. Tamaño (Longitud * Anchura * Altura de la víspera en mm).
3. Carga de viento (Velocidad máxima en kn/m², km/h o m/s).
4. Carga de nieve (Altura máxima en kn/m² o mm y rango de temperatura).
5. Nivel de resistencia sísmica.
6. Pared de ladrillo necesaria (indicar si requiere altura de 1.2m, 1.5m u otra).
7. Requisitos de aislamiento térmico (paneles sándwich de EPS, lana de roca, fibra de vidrio, PU o chapas metálicas simples).
8. Cantidad y tamaño de puertas (unidades y dimensiones en mm).
9. Cantidad y tamaño de ventanas (unidades y dimensiones en mm).
10. Necesidad de grúa (unidades, capacidad de elevación máxima y altura de elevación).

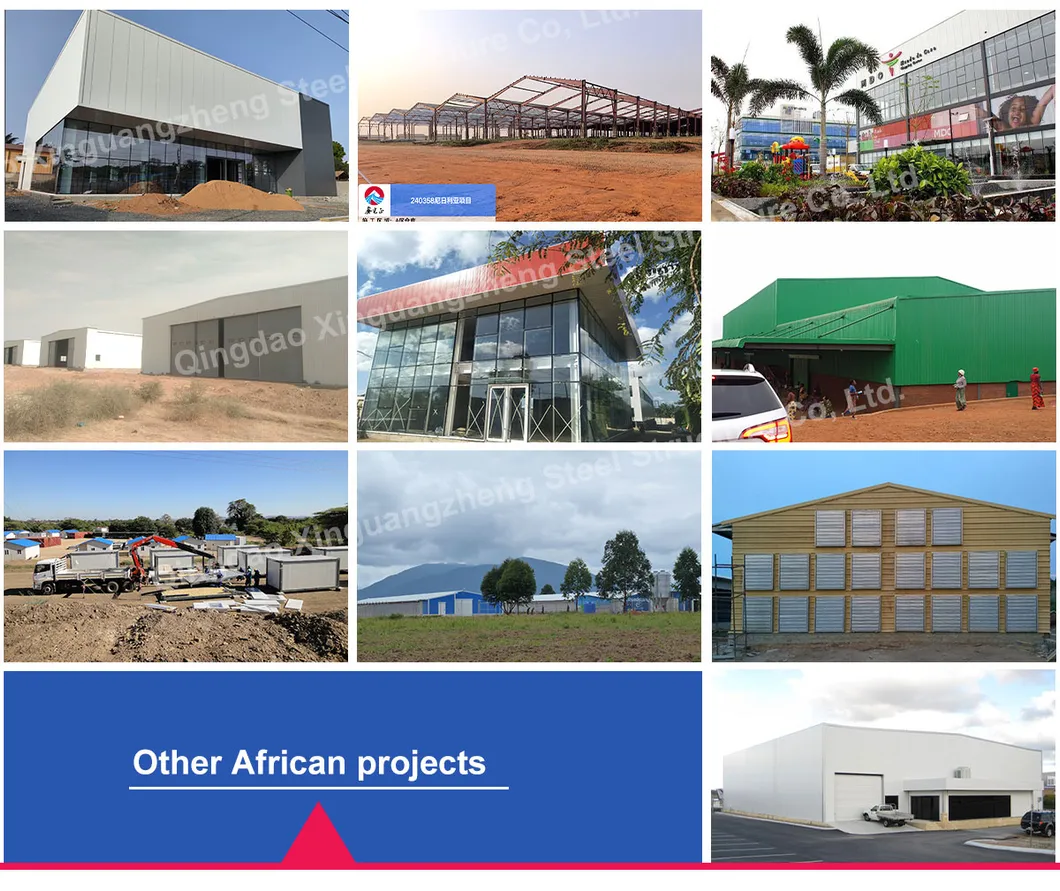

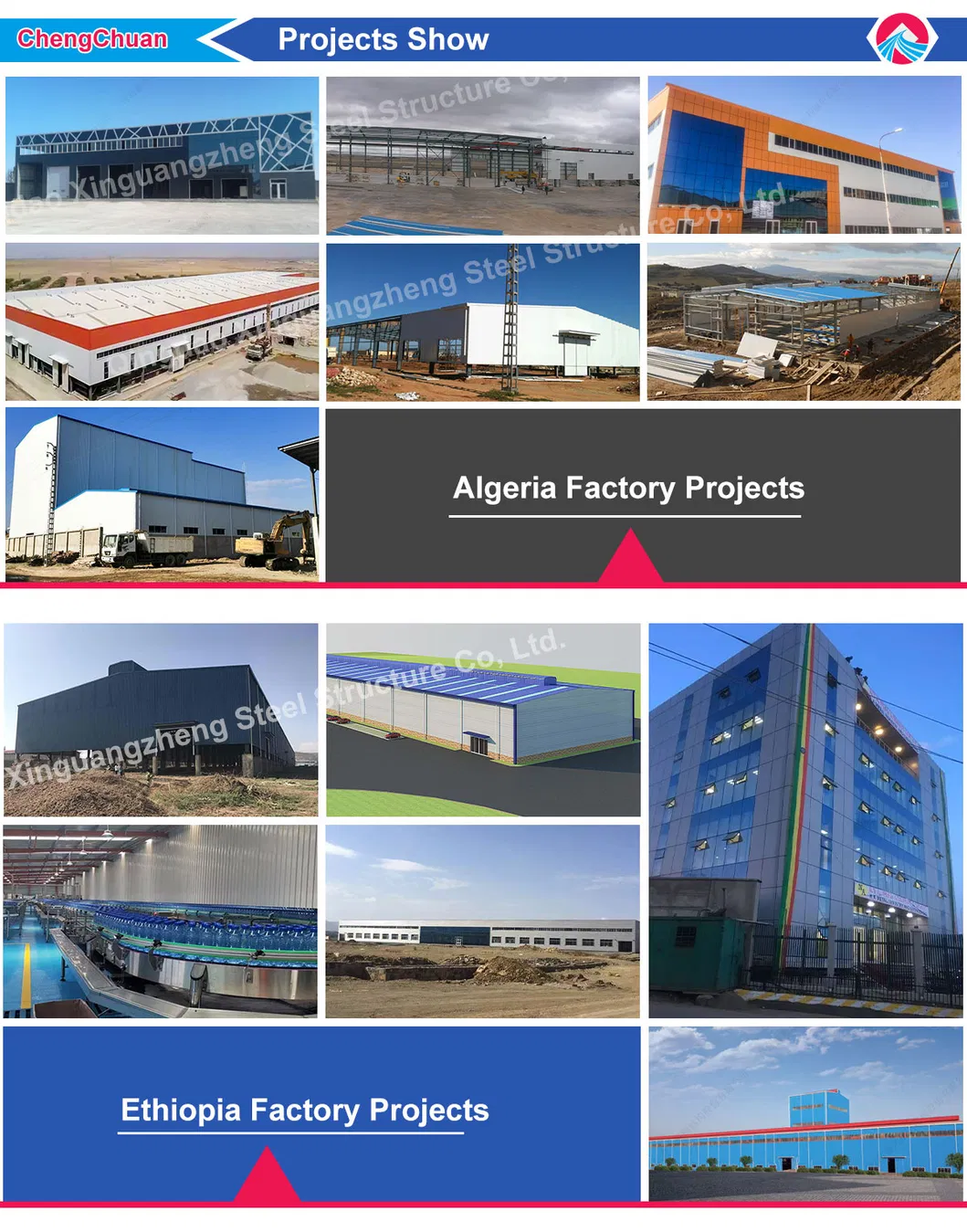

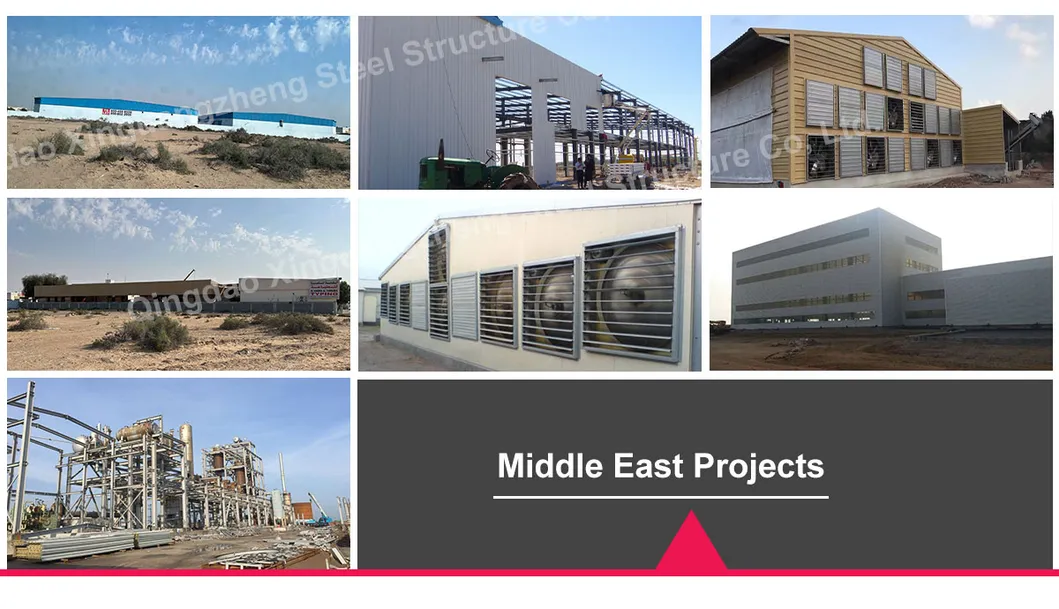

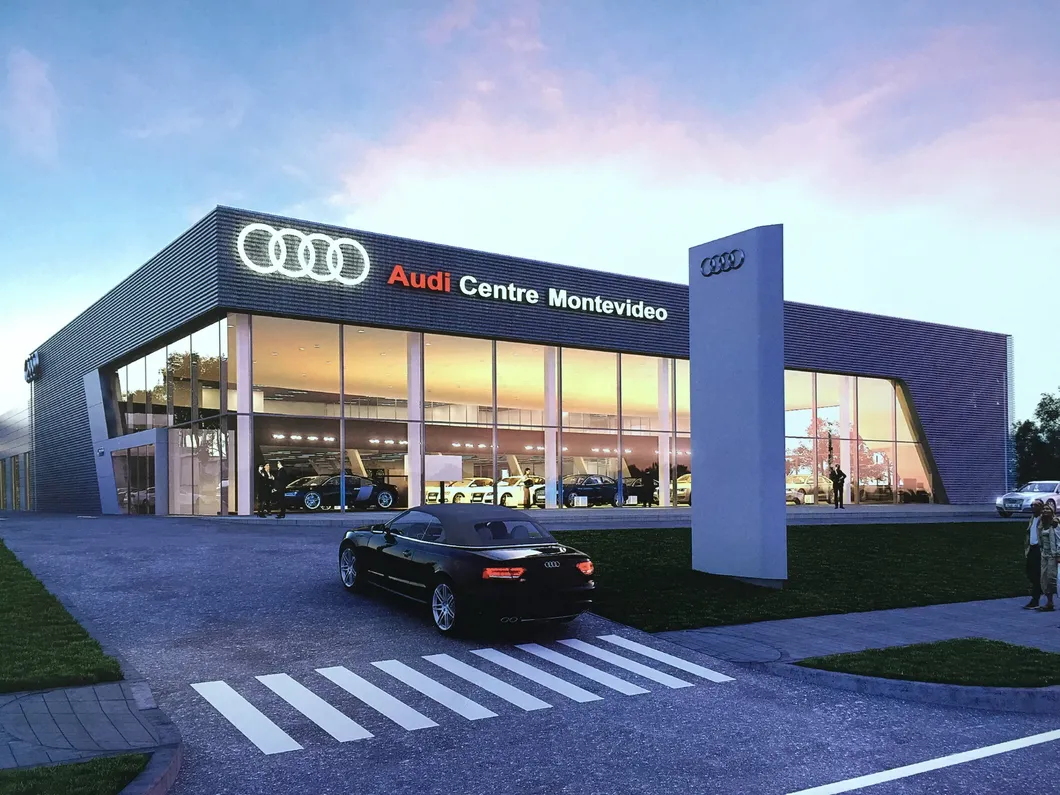

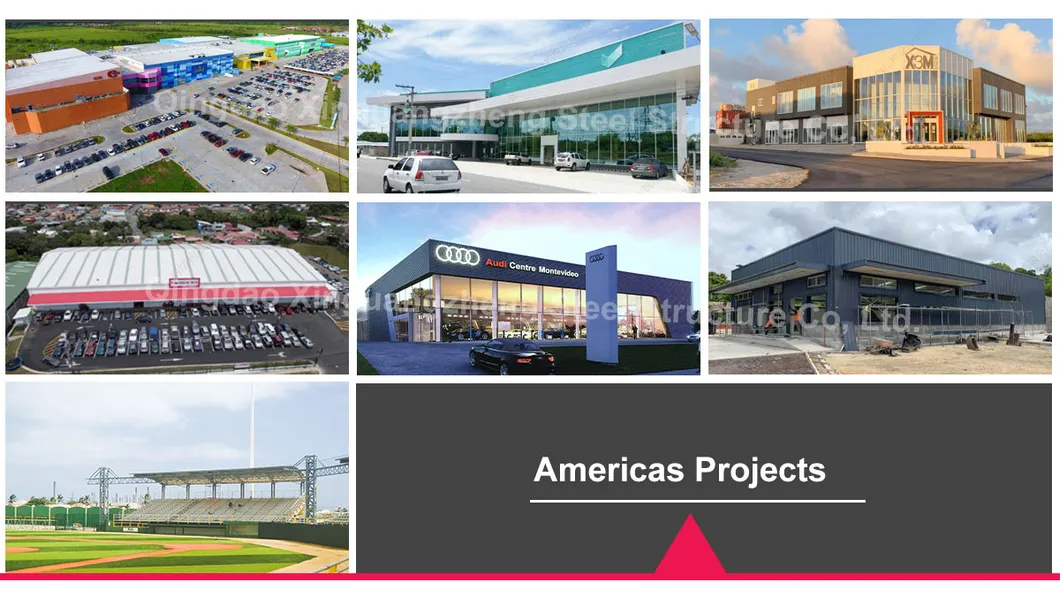

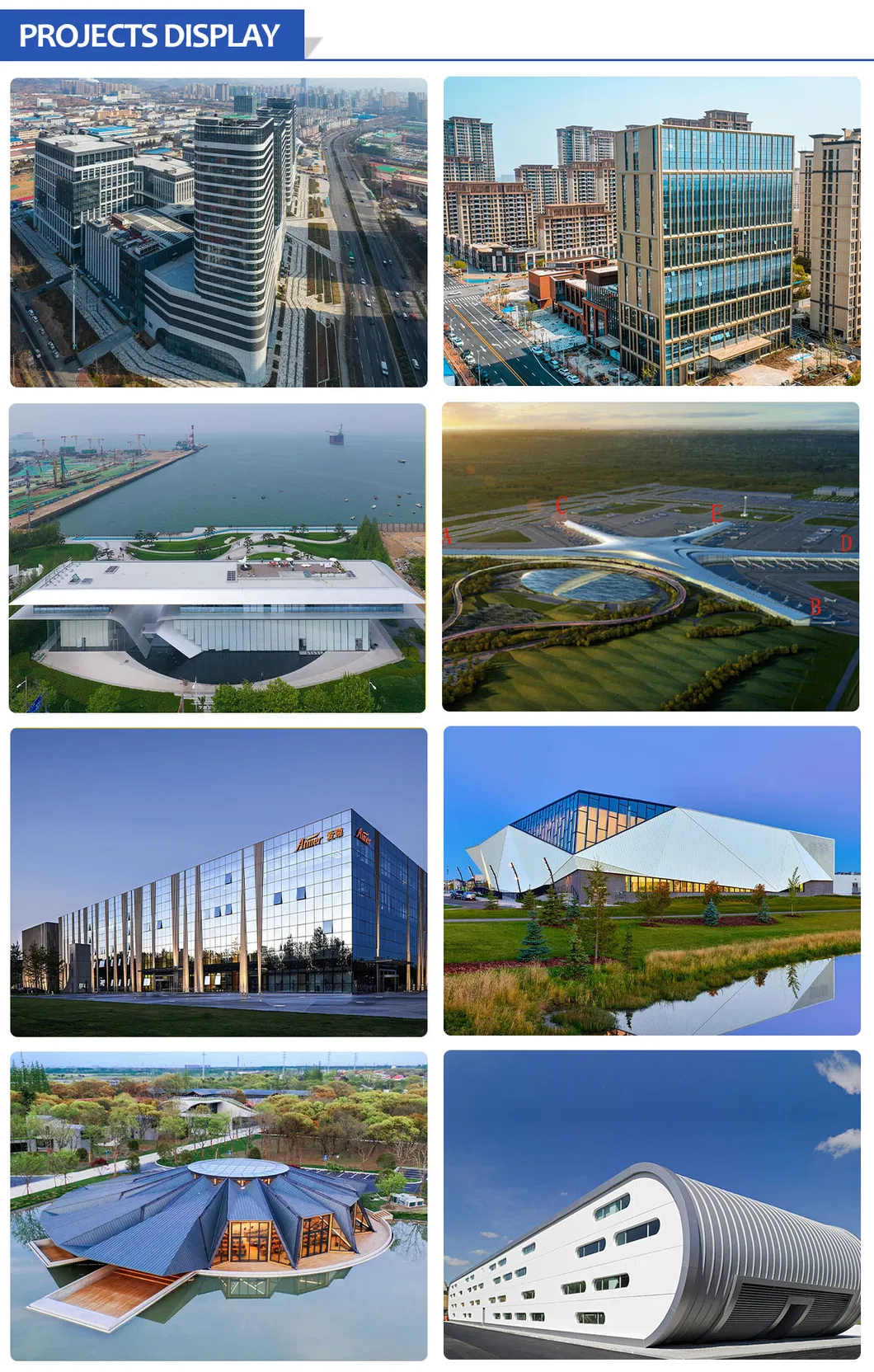

Exhibición de proyectos en el extranjero
Certificaciones
Nuestros socios

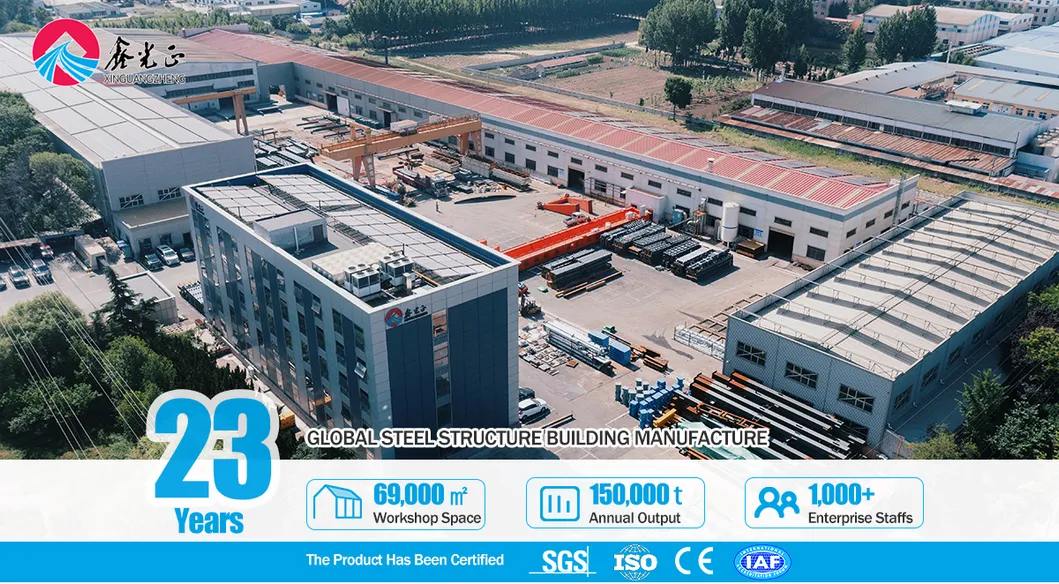

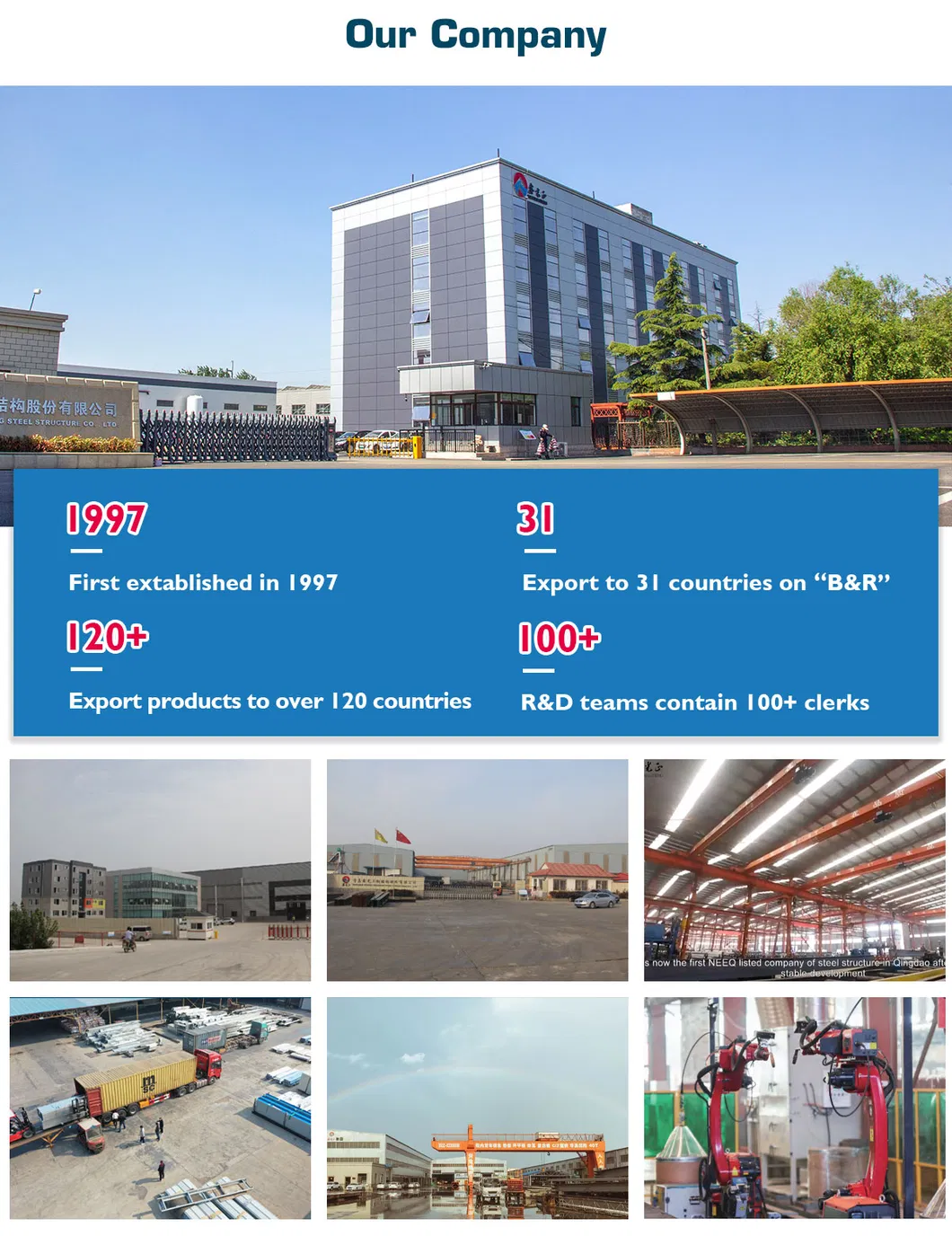

Perfil de la empresa
Somos una empresa dedicada a proporcionar a los clientes soluciones integrales de construcción en acero. Apoyados en recursos optimizados y un equipo técnico de alto nivel, cubrimos servicios que van desde la consultoría, diseño y fabricación, hasta el transporte, montaje y el soporte posventa en proyectos internacionales.
Para servir de manera eficiente al mercado mundial, contamos con la certificación CE (norma EN1090), certificación internacional de alto nivel para estructuras generales de acero, y calificación para la contratación de ingeniería internacional. Hemos exportado nuestros productos y servicios de construcción a más de 120 países en Asia, África, América, Oceanía y Europa, estableciendo cooperaciones estratégicas en diversas regiones.
Nuestra competitividad principal reside en la constante innovación tecnológica. Contamos con ingenieros y especialistas de diversas disciplinas que trabajan en colaboración con universidades e institutos de investigación líderes, permitiéndonos ofrecer soluciones seguras y eficientes para el desarrollo de estructuras de acero residenciales, industriales y comerciales.
Alcance de nuestros servicios:
1. Consultoría de proyectos: Asesoría especializada para evaluar las necesidades específicas y ofrecer las mejores alternativas técnicas y económicas.
2. Servicios de diseño: Uso de software de ingeniería avanzada (AutoCAD, PKPM, 3D3S, Tekla Structures) para un modelado estructural seguro y optimizado.

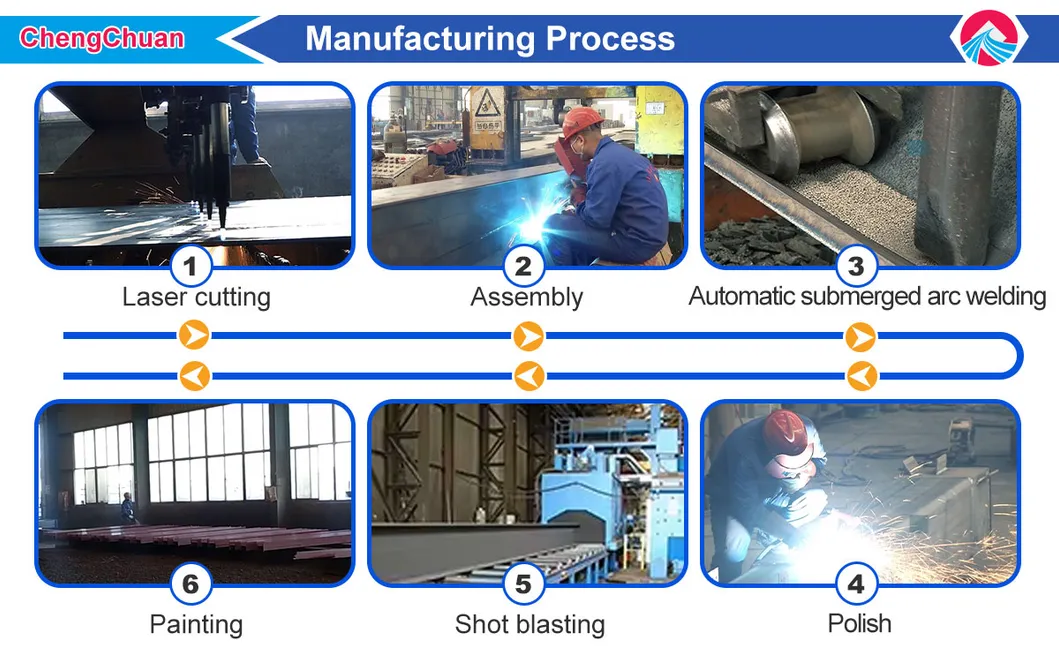

3. Fabricación: Producción controlada bajo estrictos estándares internacionales de calidad.
4. Logística y transporte: Gestión logística coordinada que garantiza una entrega puntual y segura en obra.
5. Construcción: Equipo técnico experimentado que guía y supervisa el montaje del proyecto en el extranjero.
6. Servicio posventa: Soporte técnico y de mantenimiento para asegurar la durabilidad de la estructura.
Preguntas Frecuentes (FAQ)
Q1: ¿Cómo puedo obtener un presupuesto para mi proyecto?
R: Si tiene sus propios planos detallados, puede compartirlos con nosotros y calcularemos la cotización en base a ellos. Si no tiene planos, indíquenos los parámetros clave (ubicación de obra, dimensiones de longitud, anchura y altura, carga de viento/nieve, resistencia sísmica requerida, grúa, etc.) y nuestro equipo de diseño desarrollará una propuesta adaptada a sus necesidades.
Q2: ¿Puedo visitar sus instalaciones de fabricación antes de realizar un pedido?
R: Por supuesto, le damos una cordial bienvenida a visitar nuestra fábrica. Coordinaremos los detalles del viaje y su recogida directamente en el aeropuerto más cercano para brindarle una experiencia fluida.
Q3: ¿Cuáles son sus ventajas de precios y competitividad frente a otros proveedores?
R: Nuestro objetivo comercial es ofrecer el mejor precio a igualdad de condiciones de calidad, y la máxima calidad posible a un coste equivalente. Optimizamos continuamente el diseño y los procesos logísticos para asegurar que obtenga el máximo rendimiento de su inversión.
Q4: ¿Aceptan la inspección independiente para la carga de contenedores?
R: Sí, su equipo de control de calidad o inspectores externos independientes son bienvenidos a supervisar el proceso de carga de contenedores y realizar inspecciones en fábrica en cualquier etapa del proceso de producción.
Q5: ¿Qué programas de software utilizan para el servicio de diseño estructural?
R: Utilizamos herramientas estándar y de alta precisión de la industria, como AutoCAD, PKPM, 3D3S, Tekla Structures (X-steel), entre otros, para diseñar estructuras complejas que cumplan con las normativas locales e internacionales de construcción.
Q6: ¿Cuál es el plazo de entrega típico del producto?
R: El tiempo de entrega se determina según el volumen de la orden. Por lo general, el plazo de entrega en el puerto de embarque más cercano de China es de 30 días tras la recepción del depósito o pago inicial correspondiente.
